Dvojité lineární mechanismy

GN 491

d GN 491	Fx [N]	Fy [N] pro délku l =			Fz [N] pro délku l =			Mx [Nm]	My [Nm]	Mz [Nm]
d GN 491	Fx [N]	500	1000	1500	500	1000	1500	Mx [Nm]	My [Nm]	Mz [Nm]
18	425	215	110	-	105	80	-	22	35	40
30	850	1100	900	550	600	350	150	100	100	100
40	1100	3700	2800	1400	2100	600	130	150	140	170
50	1900	3850	2400	2100	3100	700	200	180	220	290
60	2700	6900	2700	5100	6300	2800	360	320	350	500

GN 492

d GN 492	Fx [N]	Fy [N] pro délku l =			Fz [N] pro délku l =			Mx [Nm]	My [Nm]	Mz [Nm]
d GN 492	Fx [N]	500	1000	1500	500	1000	1500	Mx [Nm]	My [Nm]	Mz [Nm]
18	425	290	180	-	150	105	-	42	50	75
30	850	1500	1300	800	700	550	50	150	150	200
40	1100	6400	3400	1900	2400	750	230	180	210	260
50	1900	7500	5100	2700	3400	850	340	250	350	530
60	2700	11500	9500	8200	7500	3100	610	550	650	980

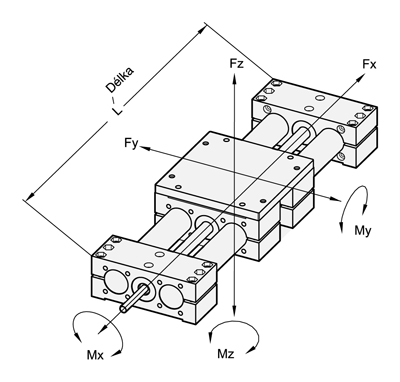

Zobrazené síly Fy a Fz způsobují ohyb vodicí trubky o přibližně 0,5 mm.

POPIS

Jezdec se pohybuje pomocí vodícího trapézového šroubu a vodicí matice. Jezdec je vedený dvěma rovnoběžnými chromovanými trubkami, což umožňuje velké zatížení a velké ohybové momenty, které mají být přenesené lineárním vedením.

Typ GN 492 lze rozšířit o dalšího jezdce a montážní desku.

Tyto dvojité lineární mechanismy byly navržené pro manuální ovládání ručními koly. Při správném mazání snesou vodící šrouby otáčky až 250 ot/min.

Přesnost polohování je 0,2 mm / 300 mm posuvu, maximální zpětná vůle je 0,1 mm.

Pro měření posuvu nebo k určení polohy mohu být osazeny digitálními ukazateli polohy DD52R / DD51 / DD52R-E / DD51-E. Požadované prodloužení koncového hřídele je umožněno montážními sadami GN 491.1.

Další informace naleznete v katalogových listech GN 491 / GN 492.

POPIS

Dvojité lineární mechanismy

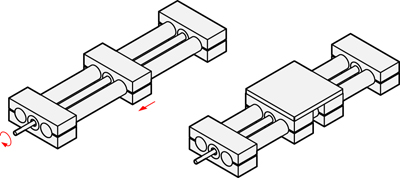

GN 491 / GN 492

s pravým nebo levým závitem, jeden koncový hřídele nebo dva koncové hřídele.

POPIS

Dvojité lineární mechanismy

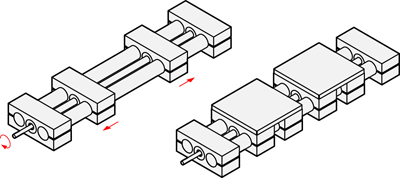

GN 493 / GN 494

s pravým a levým závitem, jeden koncový hřídele nebo dva koncové hřídele, oba jezdci se pohybují symetricky.

Na poptávku:

Dvojité lineární mechanismy

GN 493 / GN 494

POPIS

Dvojité lineární mechanismy

GN 495 / GN 496

se dvěma samostatnými vodícími šrouby, každý s pravým nebo levým závitem, oba jezdci se pohybují nezávisle na sobě.

Na poptávku:

Dvojité lineární mechanismy

GN 495 / GN 496.
