Kapacita kuličkových zajišťovacích čepů / zajišťovacích čepů

Kapacity uvedené v tabulce pro oboustranný odpor ve střihu (brzdná síla) byly vypočítány teoreticky na základě normy DIN 50141.

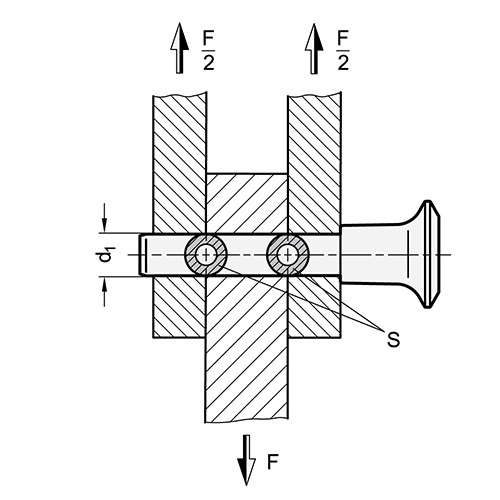

Současně byl podle nákresu uvedeného vedle zohledněn průřez S ohroženého čepu ve dvou rovinách střihu před prasknutím.

Hodnoty uvedených nosností jsou orientační, nevytvářející jakýkoli závazek. Tyto hodnoty nezahrnují konkrétní situace a vlivy okolního prostředí.

Uživatel musí sám posoudit pro jednotlivé případy, zda je prvek vhodný k zamýšlenému použití. Uvedené hodnoty mohou ovlivnit faktory prostředí.

V návrhu je nutné zohlednit odpovídající bezpečnostní součinitel.

Kuličkové zajišťovací čepy Nosnost F v kN ≈ oboustranná odolnost proti střihu acc. DIN 50141 (síla rozlomení)
d1 Průměr čepu	GN 113.3 GN 113.7 GN 113.9 GN 113.11	GN 113.4 GN 113.8 GN 113.10 GN 113.12	GN 113.5	GN 113.6	GN 113.30
5	14	24	14	24	-
6	21	35	21	35	23
8	38	63	38	63	43
10	60	100	60	100	69
12	87	144	87	144	-
16	155	587	155	257	-
20	244	403	-	-	-
25	386	631	-	-	-

Zajišťovací čepy Nosnost F v kN ≈ oboustranná odolnost proti střihu acc. DIN 50141 (síla rozlomení)
d1 Průměr čepu	GN 114.2 GN 114.7 GN 114.11	GN 114.3 GN 114.6 GN 114.8 GN 114.12	GN 124.1 GN 124.2	GN 124.3	GN 214.2	GN 214.3 GN 214.6	GN 314	GN 2342
6	14	17	22	-	14	17	-	-
8	28	35	40	40	28	35	30	32
10	38	47	62	62	38	47	46	57
12	61	75	90	90	61	75	74	80
16	113	138	-	-	113	138	136	156
20	187	228	-	-	-	-	227	247
