10.4 GN 110 – průchozí otvory pro upevnění provozních prvků na hřídele

Informace

Spojení provozního prvku a hřídele se často skládá z průchozího čepu nebo z pojistného šroubu.
Uživatel tak musí nakonec nést relativně vysoké náklady, protože příčná vrtání nejsou obecně běžně nabízené

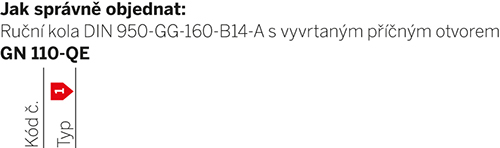

Nejen že naše komponenty s příčným vrtáním (GN 110) nabízíme za příznivou cenu, srovnatelnou s konkurencí, ale také touto variantou šetříme nadbytečnou práci na výkresech. Geometrický tvar některých provozních prvků však neumožňuje úpravy podle této konkrétní normy GN.
Otvor čepu d2 H11 se vrtá, aby vyhovoval hnacím pružným kolíkům.

Informace

Příčná vrtání v univerzálních kloubových hřídelích a univerzálních hřídelích jsou ideální pro výrobu spojů hřídel-náboj pomocí kolíku nebo přítlačných šroubů. Pro vývrty s drážkou pro pero nebo plochou slouží k zajištění axiální pozice univerzálního kloubu a hřídele.
Vývrty čepů d2 s tolerancí H11 jsou určeny pro použití s vinutými pružnými kolíky.

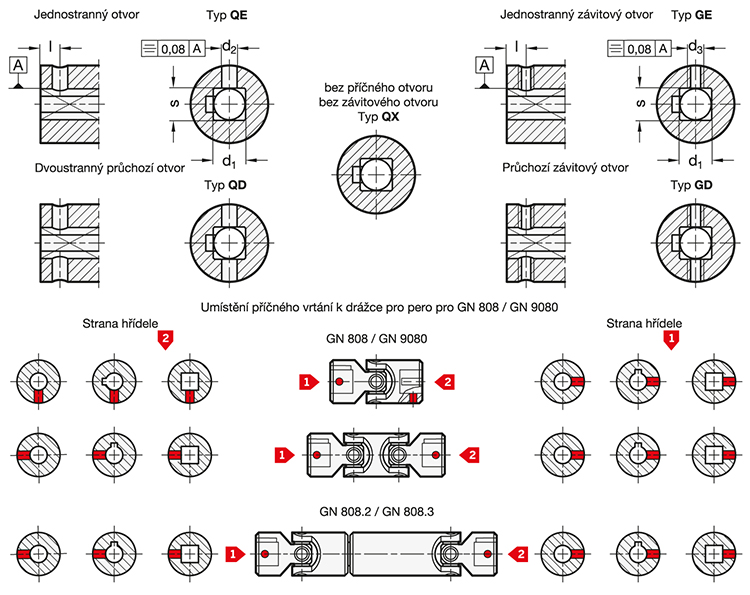

Pozice příčných vrtání / závitových otvorů s referencí na drážku pera náboje /plocha nebo univerzální kloub jsou vyobrazeny v celkovém pohybu.

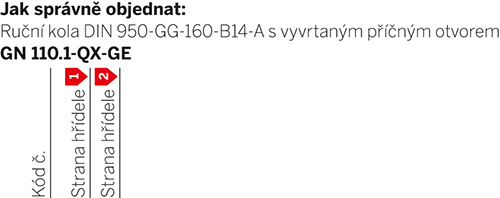

Pokud by jedna strana kloubu byla dodána bez příčných vrtání / závitových otvorů, je to vyznačeno symbolem QX na příslušném místě čísla zboží.
