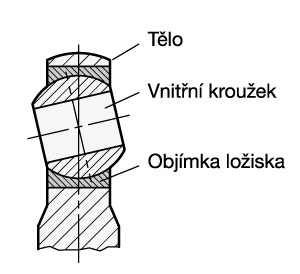

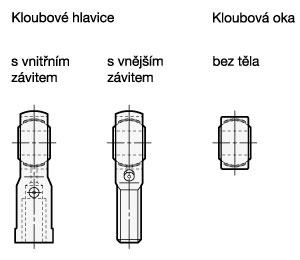

Provedení z oceli
Typ N
Tělo, pozinkovaná ocel
Uložení
Vnitřní kroužek, kalená ocel
Objímka ložiska, mosaz
možnost domazávaní.
Typ W
Tělo, pozinkovaná ocel
Uložení
Vnitřní kroužek, kalená ocel
Objímka ložiska, pozinkovaná ocel
s PTFE vložkou
samomazné.
Vlastnosti a použití:
Pro obecné použití a částečně také pro aplikace s nepřetržitým střídáním pohybu ložiska v axiální a radiální rovině.
Pro obecné použití, také pro speciální aplikace s dynamickým působením. Možné zatížení ložiska je nižší než u typu N.
Provedení z nerezové oceli
Typ NH
Tělo, nerezová ocel
Uložení
Vnitřní kroužek, kalená ocel,
Objímka ložiska, bronz
možnost domazávaní.
Typ WH
Tělo, nerezová ocel
Pairings
Internal ring steel, hardened
Bearing socket bronze, with PTFE-insert
self lubricated.
Type WK
Tělo, nerezová ocel
Uložení
Vnitřní kroužek, nerezová ocel tvrzená
Objímka ložiska z nerezové oceli, s PTFE vložkou
samomazné.
Jako typ N pro použití v korozivním prostředí.
Jako typ W pro použití v korozivním prostředí.
Jako typ W pro použití v prostředí, kde je důležitá a vyžadována vysoká odolnost proti korozi. Typická aplikace na zařízeních v potravinářském průmyslu.

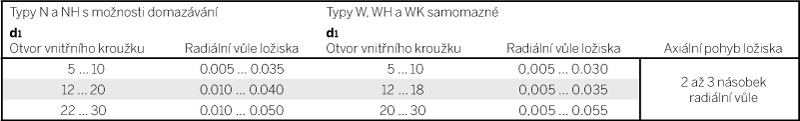

Vůle ložiska
Vůle ložiska ukazuje možnosti pohybu vnitřního kroužku uloženého v objímce ložiska, kdy tato konstrukce umožňuje bez mazání pohyb v axiální i radiální rovině.
Hodnoty byly získané měřením; působící síla 100 N při pokojové teplotě.
Mazání
Kloubová oka typu N (možnost domazávaní) vyžadují pravidelné mazání. Při dodávce není kloubové oko namazáno a je nutné je namazat před montáží na zařízení. Při rozsahu pracovní teploty od -20 °C do +125 °C je možné použít běžné univerzální mazivo pro tyto aplikace. Při extrémních pracovních podmínkách doporučujeme použít vysoce kvalitní mazivo značky Gleitmo 805 K. Kloubová oka typu W (samomazná) se nemusí nikdy domazávat. Vnitřní kroužek klouže po objímce ložiska s PTFE vložkou.
Pracovní teplota
Kloubová oka typu N (možnost domazávaní) se používají v rozsahu pracovní teploty od -50°C do +200°C a při použití za vyšších teplot je požadováno kvalitnější mazivo. Kloubová oka typu W (samomazání) se používají v rozsahu pracovní teploty od -50°C do +200°C. Obecně lze říci, že kloubová oka se mohou používat za vyšších teplot, ale dochází ke zkrácení jejich životnosti.
Zatížení
Zatížení je hodnota vztahující se k ložisku. Vychází z pevností materiálů použitých pro konstrukci. Používá se pro určení typu kloubového oka s ohledem na schopnost snést dané zatížení. Může však být redukováno s ohledem na specifické okolnosti a podmínky použití.

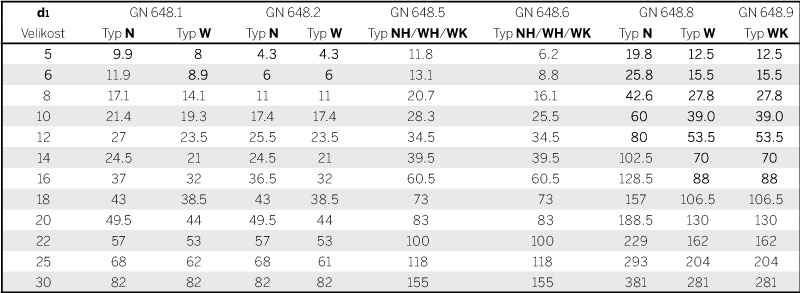

Statické zatížení Co [kN]

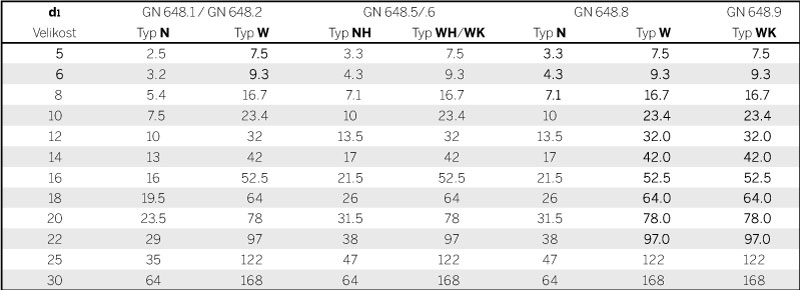

Zatížení Co udává hodnotu radiální síly, která může trvale působit v kloubovém oku. Při této hodnotě dochází k nepatrným elastickým deformacím bez trvalých deformací plastických. Hodnoty statického zatížení Co uvedené v tabulce byly určené z pevnosti použitých materiálů. Později byly některé hodnoty testovány v laboratořích při pokojové teplotě. Testy ukázaly, že uvedené hodnoty jsou 80% skutečného možného zatížení. Kloubová oka mají tedy uvedené statické zatížení s koeficientem bezpečnosti 1,25. Hodnoty statického zatížení Co byly použité pro získání možného axiálního zatížení, které je obecně mezní silou potřebnou pro montáž vnitřního kroužku do objímky ložiska. Získané hodnoty maximální axiální síly Fa, která může působit na kloubové oko, je uvedená v tabulce níže: Fa = 0,4 Co pro typ N Fa = 0,2 Co pro typy NH, W, WH, WK
Dynamické zatížení C [kN]
Pro určení životnosti kloubového oka je nutné brát v úvahu také dynamické zatížení. Potřebné hodnoty na vyžádání poskytneme.
