1.1 Ukazatelé polohy

Ukazatele polohy společnosti ELESA-CLAYTON lze klasifikovat podle typu odečítání nebo podle pohybu. Ukazatele se obvykle dodávají s oddělenými ručními kolečky/otočnými regulátory, s výjimkou integrovaných modelů, která mají ukazatel osazen při výrobě.

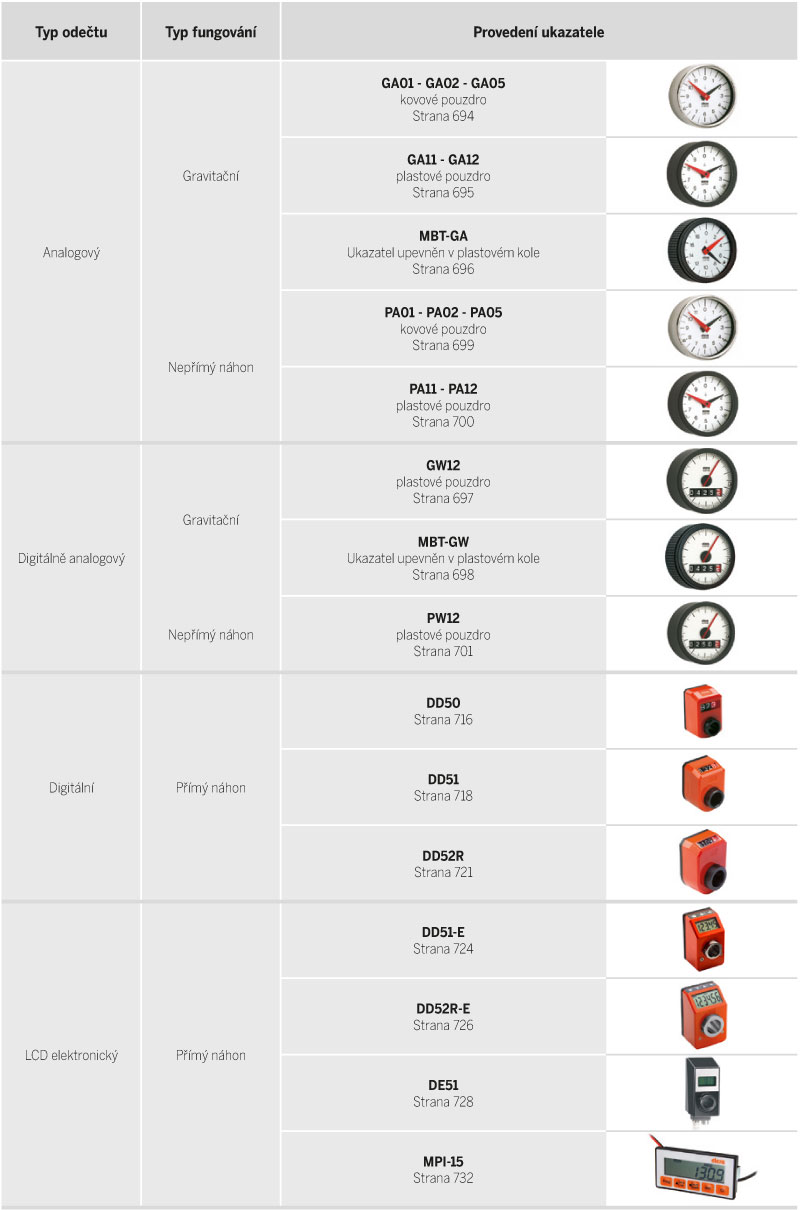

Typ odečtu

Analogový: Odečet je zobrazován pomocí dvou otáčejících se ukazatelů nad stupnicí.

Digitálně-analogový Odečet je zobrazován přímo, pomocí počítadla s válečky a otočného ukazatele nad stupnicí.

Digitální: Odečet je zobrazen přímo, prostřednictvím počítadla s válečky.

Digitální displej LCD: Odečet se zobrazuje přímo, prostřednictvím digitálního elektronického displeje.

Analogové ukazatele jsou obvykle opatřeny stupnicí a dvěma ukazateli, které udávají počet otáček a část otáček ovládacího hřídele, počínaje počáteční polohou nula.

Typ fungování

Gravitační pohyb: Používá se, když je ovládací kolečko hřídele vodorovné nebo nakloněné max. 60°. Otáčením ovládacího kolečka s Ukazatelem se ukazatelé pohybují, zatímco stupnice, vhodně vyvážená, je stále udržována gravitační silou.

Nepřímý náhon: Používá se na hřídele ve všech polohách. Otáčením ovládacího kolečka s ukazatelem se ukazatelé pohybují, zatímco stupnice je stále udržována kotevním čepem připevněným ke stroji.

Přímý náhon: Používá se u ovládacích hřídelí v libovolné poloze, ukazatel se montuje přímo na ovládací hřídel a drží na svém místě pomocí čepu směřujícím dozadu.
