Trubkové spojky

Trubkové spojkyjsou upínací prvky vyrobené zhliníkunebonerezové oceli.Nabízí jednoduchou a rychlou možnost vytvořit nosné konstrukce, přípravky a manipulační systémy s využitím standardních kruhových nebo čtvercových trubkových profilů.

Široká škála trubkových spojek, ve formě monobloků nebo dělených vícedílných sestav, nabízí téměř neomezené možnosti použití.

Trubkové spojky v provedení monobloku umožňují návrh velmi robustních a tuhých trubkových konstrukcí. Pro tento účel by měly být použity pouze přesné trubky DIN 2391 s vnějším průměrem, který se nachází v malém rozsahu tolerancí. (Konstrukční trubky GN 990 viz. strana 1902).

Vícedílné trubkové konektory (skládají ze dvou nebo více samostatných dílů) nejsou vázány tak přesnými tolerancemi. Mohou být použity se čtvercovými trubkami (konstrukční trubky GN 990 viz. strana 1902) a umožňují jejich začlenění do již existujících systémů.

Jako upínací šrouby je možné zvolit buď šrouby s válcovou hlavou a vnitřním šestihranem DIN 912, nebo upínací sady GN 911, pokud je vyžadováno opakované nastavení a montáž. Pokud jde o matice, doporučují se šestihranné matice DIN 985 (ISO 10511) s polyamidovým kroužkem, které jsou samojistné.

Upínací body se zahloubením jsou umístěny naobou stranácha jsou odlité do součásti. Nabízí možnost volby pro umístění šestihranných matic a upínacích šroubů nebo sad.

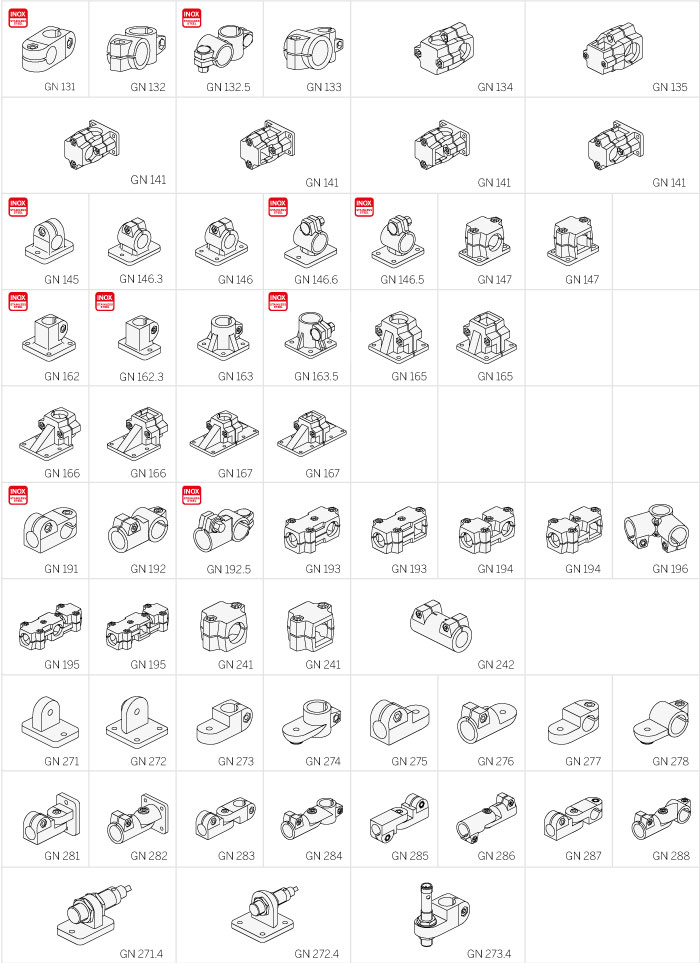

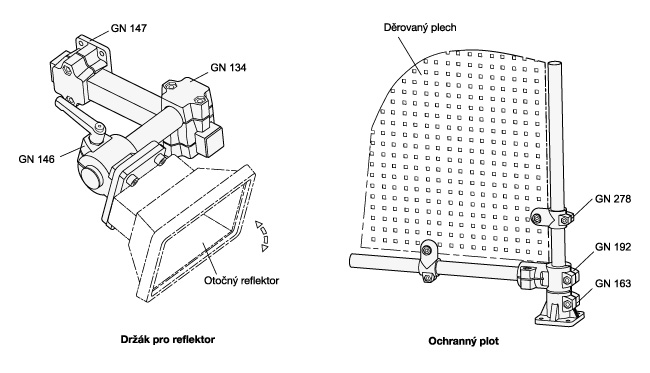

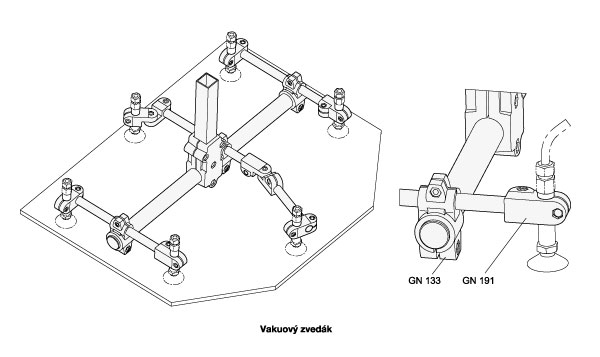

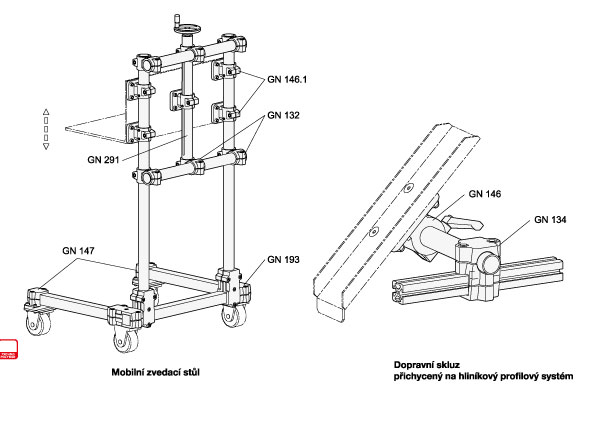

V nabídce trubkových spojek je k dispozici mnoho různých upínacích prvků.

Stavebnicový systém trubkových spojek zahrnuje širokou škálu komponentů, které lze použít spolu slineárními mechanismy(trubky s vodícím šroubem) viz. strana 1910 a následující stránky.

• Spojky křížové
• Spojky křížové s přírubou
• Spojky jednoduché s přírubou
• Základny
• Základny široké
• T-spojky
• Spojky trubek
• Spojky otočné
• Spojky kloubové

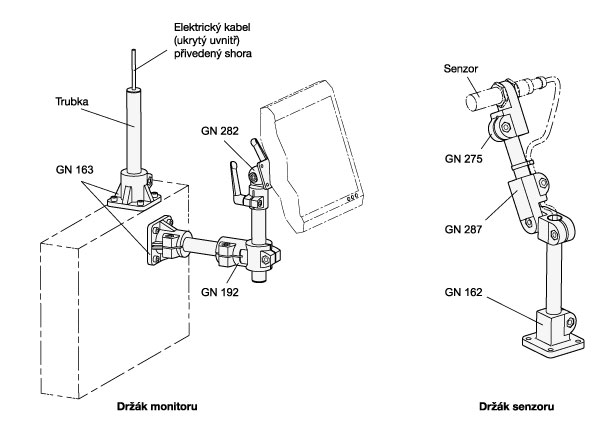

• Držáky senzorů
