STUPNICE

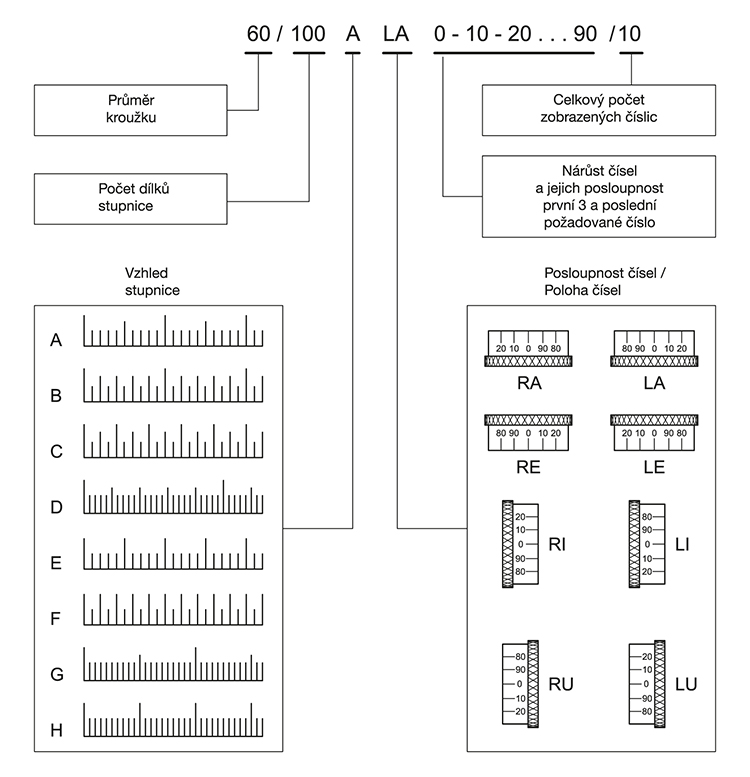

Stupnice mohou být vypálené laserem na hladký povrch nebo příruby regulačních prvků. Takto zhotovené stupnice jsou velmi přesné a dobře čitelné. Jednotlivé typy a provedení stupnic, značek a čísel jsou uvedené v  diagramu (viz. níže). Zhotovení stupnic je podmíněno objednáním minimálního množství daného prvku. Množství závisí na velikosti a typu prvku a zvoleném provedení stupnice. Tato množství budou specifikována v nabídce.

Stupnice mohou být vypálené na tyto prvky:

• GN 164
• GN 726.1
• GN 726.2
• IZP.
• IZN.380
• F.N - F.K - F.GS
• GN 264
• GN 436.1
• GN 723.4
• GN 736.1
• GN 727
• GN 200
• GN 700

Pro zhotovení stupnic na jiné prvky, speciální provedení stupnic, symbolů nebo popisků, kontaktujte s poptávkou prodejní oddělení ELESA+GANTER.

Příklad objednávky

Objednání stupnice na kroužek GN 164 s těmito parametry:

• průměr kroužku 60 mm
• 100 dílků
• stupnice: typ A
• číselná posloupnost / poloha čísel: typ LA
• zobrazená čísla od 0 do 90, celkem 10 čísel

Informace

Velikost čísel a délka značek závisí na počtu značek, počtu čísel a průměru kroužku stupnice.
