Pokyny pro správné použití plastových pantů

Jsou používány materiály různých typů v souladu s odlišnou konstrukcí a funkcí pantů:

• Vysoce houževnatý technopolymer na bázi elastomeru.
• Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny nebo na bázi acetalu.
• SUPER-technopolymer s vysokou tuhostí.

Testy odolnosti: pro každý kód produktu jsou použity dvě hodnoty:

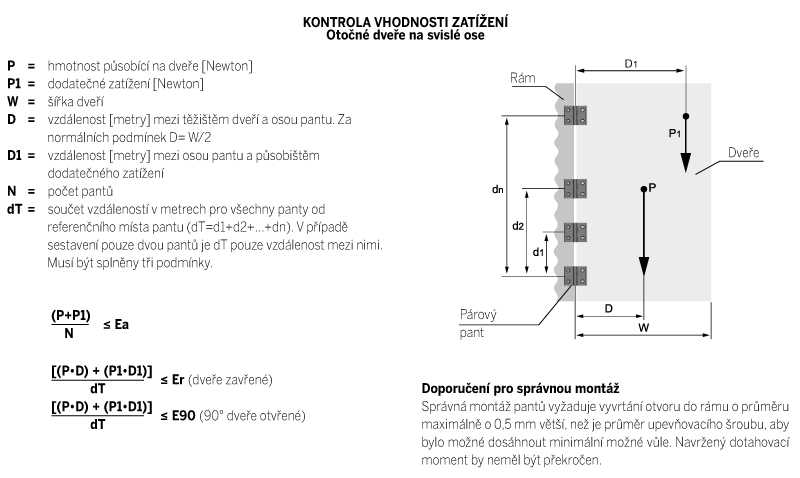

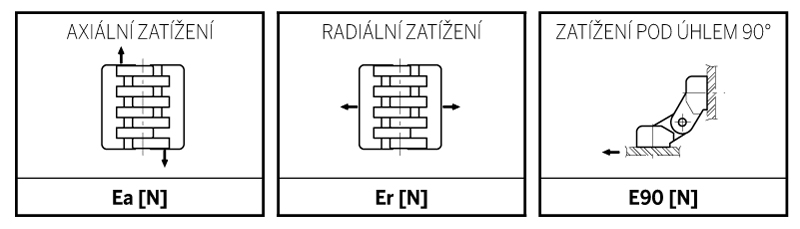

• Maximální pracovní zatížení (Ea, Er, E90) je hodnota, při které jakákoliv elastická deformace, ke které může dojít, není trvalá a zajišťuje tak funkčnost pantu.
• Zatížení v lomu (Ra, Rr, R90) je hodnota, nad kterou dochází k lomu plastového materiálu.

Pro materiály s vysokou tuhostí (SUPER-technopolymer), které nejsou výrazně deformovány, i když je zatížení velmi blízko k lomu, je dáno pouze maximální mezní statické zatížení jako (Sa, Sr, S90). Proto musí konstruktér při výpočtu přípustného zatížení použít vhodný součinitel podle důležitosti a úrovně bezpečnosti dané situace.

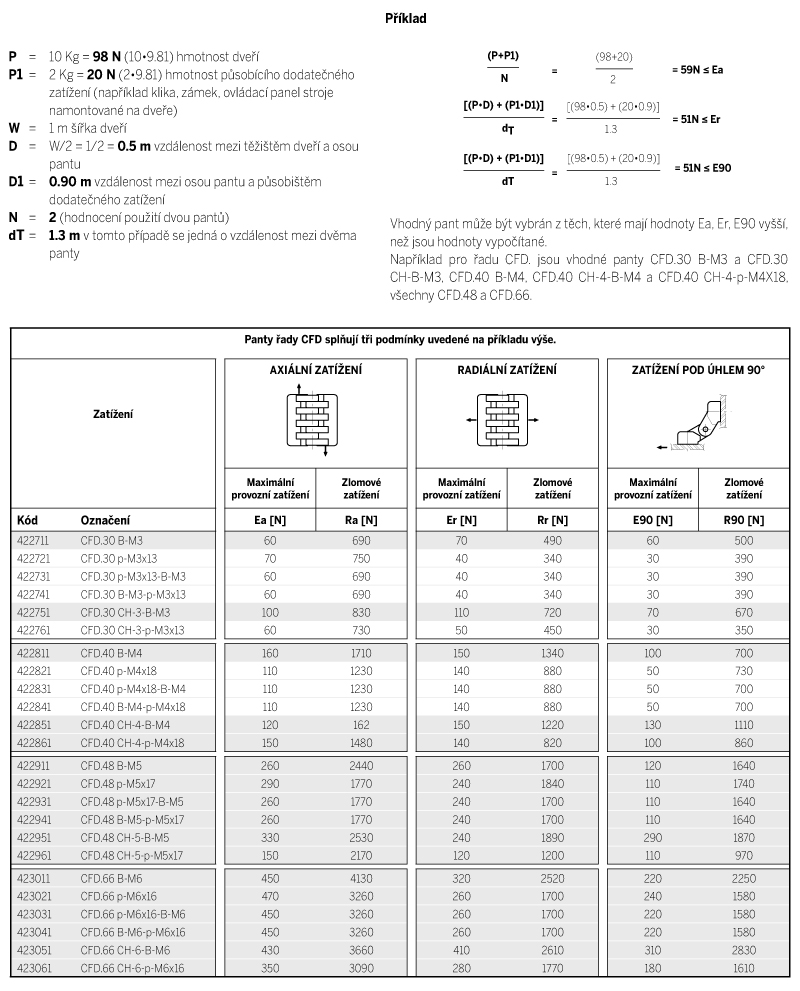

Všechny hodnoty znázorněné v tabulkách (Ea, Er, E90, e Sa, Sr, S90) jsou výsledkem testů odpovídajícího zatížení, které byly provedeny laboratořích za řízení teploty a vlhkosti (23° C- 50 %, relativní) za daných podmínek používání a po omezený čas. Při hodnocení bezpečnostního koeficientu, který chce konstruktér použít, musí vzít v úvahu rovněž aktuální podmínky používání, pokud se odlišují od laboratorních. Doporučujeme vyžádat si testovací vzorky a předat vybraný produkt k otestování, aby bylo možné ověřit jeho vhodnost. Konstruktér tak může nejlépe zvolit daný pant podle specifických podmínek a ověřit jej.

Způsoby výpočtu a interpretování hodnot odolnosti, které jsou popsané v tomto katalogu, byly aktualizovány v souladu s nejnovějšími poznatky a vylepšeními.

Panty řady CFN. a CFO.: E90 napětí nelze použít v důsledku geometrie a konstrukce. Panty CFSQ. a CFSW. s integrovaným bezpečnostním spínačem: jedná se o bezpečnostní zařízení se specifickými vlastnostmi. Vyžadují specifické zdůvodnění, které je naznačeno v technickém listu produktu.
