Nastavitelné kluzné jednotky GN 900 představují pracovní manipulační zařízení, které nabízí mnoho typů aplikací.
K dispozici jsou čtyři velikosti jednotek s rozdílnou šířkou kluzné desky (30, 50, 80 a 120 mm). Možnost volby velikosti umožňuje vyhovět nejrůznějším požadavkům na jejich použití.
Každá jednotka má kluznou desku uzpůsobenou pro montáž a připevnění dalších komponentů, které se stávají součásti zařízení.
Tyto nastavitelné kluzné jednotky lze kombinovat s řadou adaptérových komponentů, aby bylo možné nastavitelnou posuvnou jednotku umístit do libovolné požadované polohy, ať již vodorovné, svislé nebo v jakékoliv jiné úhlové poloze vhodné k úkonům obrábění. Unikátní metoda upínání umožňuje jednoduché a rychlé upnutí obrobku.

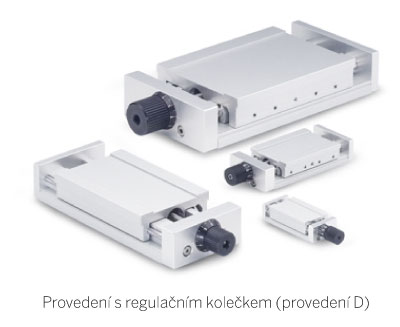

Všechny komponenty jsou z hliníku, nerezové oceli a plastového materiálu, díky čemuž tyto nastavitelné kluzné jednotky s regulačním kolečkem (typ D) nepodléhají korozi.

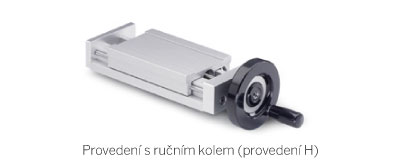

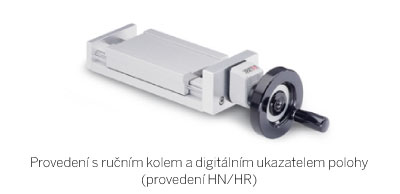

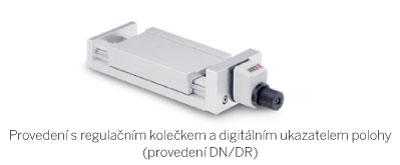

Kluzné jednotky se dodávají s ovládacími prvky a mohou být také osazené digitálními ukazateli polohy. V nabídce je také velký výběr dalšího standardního příslušenství.
Další charakteristiky
- eloxovaný povrch
- vysoká kvalita provedení
- malý koeficient tření
- zvýšení tvrdosti vodících hřídelí pokovením
- minimální odpor kluzného vedení
- přesnost polohování 0,05 mm
- stupnice s nastavením nulové polohy
- regulovatelná páka pro zajištění aktuální polohy kluzné desky
Příklady použití
- Přesné polohování při pájení nebo svařování
- Nastavení inkoustových tiskáren
- Nastavení snímacích kamer
- Nastavení laserových snímačů
- Přestavování koncových dorazů
- Nastavení senzorů

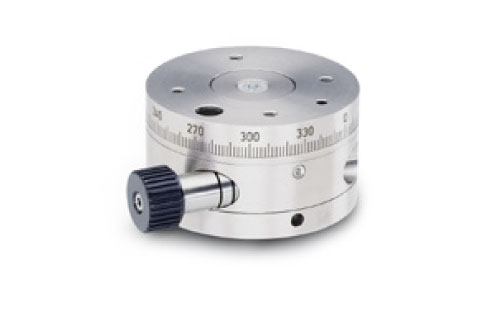

Ručně ovládaný otočný stůl GN 900.6 značně rozšiřuje možnosti aplikace nastavitelných kluzných jednotek.

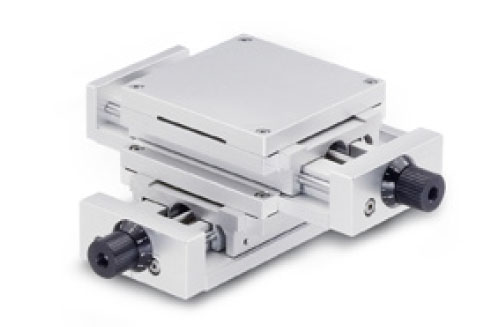

Konfigurace sestavy pro polohování v osách X-Y se skládá ze dvou kluzných jednotek (GN 900), spojovacího modulu X-Y (GN 900.2) a montážní desky (GN 900.4).

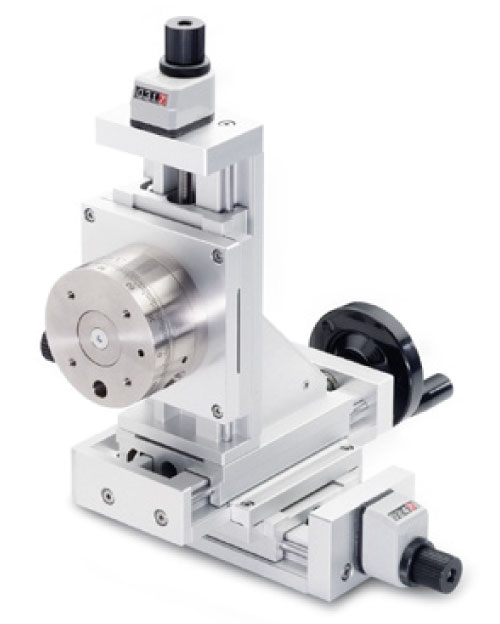

Konfigurace sestavy pro polohování v osách X-Y-Z se skládá ze tří kluzných jednotek (GN 900), dvou digitálních ukazatelů polohy umístěných v osách X a Z, otočného stolu (GN 900.6) umístěného na ose Z a montážní desky (GN 900.4), na které je připevněný otočný stůl.

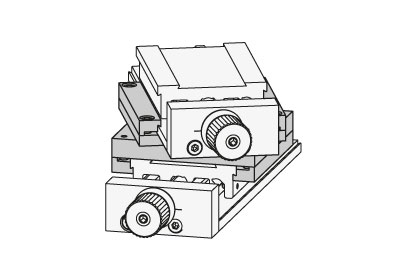

Konfigurace sestavy pro polohování v osách X-Y se skládá ze dvou kluzných jednotek (GN 900) a otočné desky (GN 900.5) umístěné na ose Z, která umožňuje v tomto případě natáčení horní kluzné jednotky o úhel 120°.
Speciální provedení

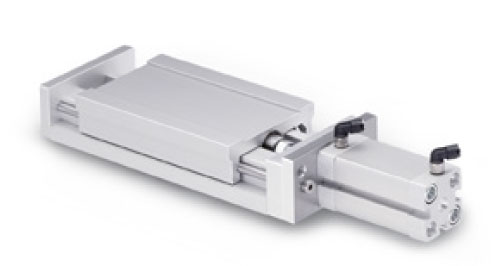

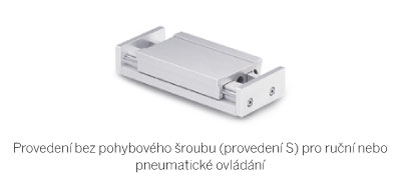

Nastavitelná kluzná jednotka (provedení S) s ovládáním pomocí pneumatického válce.

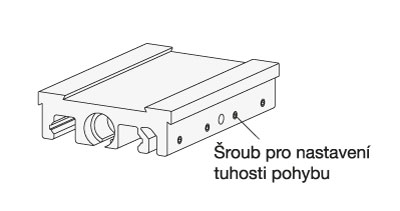

Kluzná deska je vyrobená z průtlačně lisovaného hliníkového profilu s eloxovaným povrchem v přírodní barvě. Používá se jako pohyblivá část kluzné jednotky. Pro každou velikost kluzné desky se jako standardní příslušenství dodávají další komponenty příslušné velikosti. Tyto komponenty se na kluznou desku montují pro vytvoření požadované konfigurace. Jedná se o spojovací modul X-Y (GN 900.2), montážní desku (GN 900.4) a otočnou desku (GN 900.5). Speciální délky mohou být dodány na vyžádání.

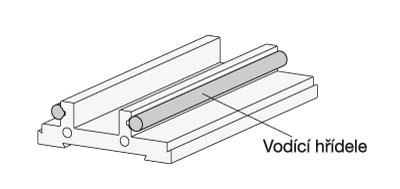

Základní deska je rovněž vyrobená z průtlačně lisovaného hliníkového profilu s eloxovaným povrchem v přírodní barvě. Vodící hřídele jsou vyrobené ze dvou přesně broušených tyčí z nerezové oceli.
Vysoké pevnosti povrchu a nízkého koeficientu tření je dosaženo pokovením povrchu tvrdokovem.
Délka základní desky je odvozená z délky kluzné desky, aby byla zachovaná funkčnost.

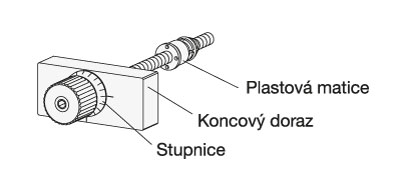

Pohybový mechanismus se skládá z koncové desky a předpjaté hřídele z nerezové oceli uložené v kuličkovém ložisku a z plastové pohybové matice (teplotní odolnost od -20 °C až do + 80 °C).
Stoupání závitu je: velikost kluzné jednotky b = 30:0,5 mm velikost kluzné jednotky b = 50, 80 a 120: 1,0 mm
Stupnice může být nastavená do nulové polohy (jeden dílek stupnice odpovídá 0,05 mm pohybu kluzné desky).

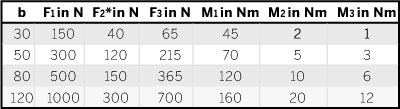

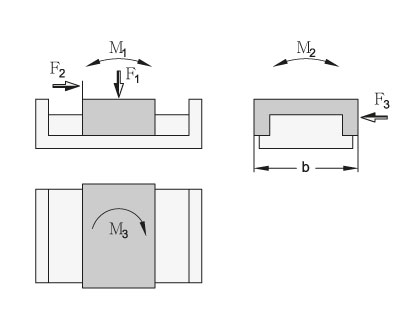

Dovolené zatížení nastavitelných kluzných jednotek GN 900
* F2 je maximální síla při kluzu

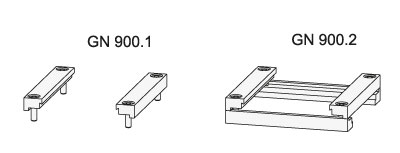

Upínací lišty (GN 900.1) se skládají ze dvou kusů montážních lišt. Tyto lišty se používají pro upevnění kluzných jednotek za základní desku přes montážní drážky.
Spojovací moduly X-Y (GN 900.2) se skládají ze čtyř montážních lišt. Slouží ke vzájemnému křížovému spojení dvou kluzných jednotek ve dvou osách X-Y (Y-Z).

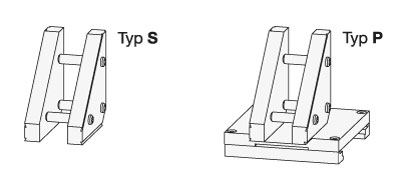

Spojovací moduly X-Z (GN 900.3) se skládají ze dvou desek. Slouží ke vzájemnému kolmému spojení dvou kluzných jednotek ve dvou osách X-Z (Y-Z). Pro zajištění rovnoběžnosti obou desek s referenční osou se používá deskový adaptér (provedení P).
Montážní desky (GN 900.4) slouží pro připevnění dalších dílů, které se používají v aplikacích s kluznými jednotkami. Tyto desky se dají opracovat a přizpůsobit montovaným dílům.
Montážní desky se připevňují pomocí upínacích lišt (GN 900.1) na kluzné jednotky.
Otočné desky (GN 900.5) umožňují nastavení kluzné jednotky v libovolném úhlu.
Kluzná jednotka s montážní deskou (GN 900.4) je připevněná k základně (rám zařízení) pomocí upínacích lišt (GN 900.1).

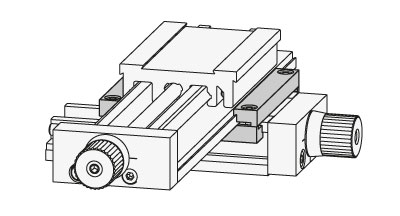

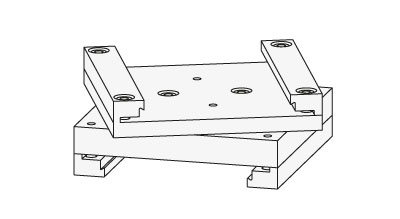

Křížová osová konfigurace X-Y dvou kluzných jednotek je vytvořená pomocí spojovacího modulu X-Y (GN 900.2).

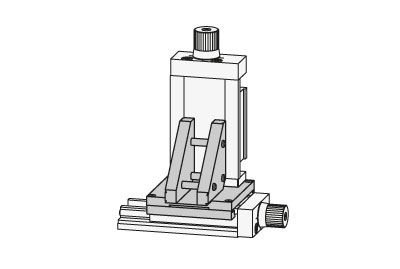

Kolmá osová konfigurace X-Z dvou kluzných jednotek je vytvořená pomocí spojovacího modulu X-Z (GN 900.3).
Otočná osová konfigurace X-Y dvou kluzných jednotek, s otočnou horní jednotkou kolem osy Y, je vytvořená pomocí otočné desky (GN 900.5).
