6. OPATŘENÍ PŘI MONTÁŽI

Plast je špatným vodičem tepla a má jiný koeficient teplotní roztažnosti než kovové vložky, takže je třeba přijmout opatření, aby se během obrábění náboje a středy nepřehřívaly: ve skutečnosti se produkované teplo nerozptyluje a kovové části se roztahují a vytvářejí napětí v plastovém tělese, což má na pevnost sestavy (Duroplast) škodlivý vliv. Navíc lze u termoplastů (Technopolymerů) dosáhnout teplot blízkých jejich teplotě měknutí, což vytváří riziko uvolnění kovové vložky.

Proto je vždy nutné zvolit řeznou rychlost a rychlost posuvu, které nevytváří podstatné lokální ohřívání, a intenzivně chladit, pokud mají otvory velké průměry a hloubku v poměru k velikosti pouzdra.

V zájmu zachování lesku povrchu doporučujeme po dokončení obrábění nenechávat plast mokrý po dlouhou dobu a odstranit emulgovanou vodu z povrchu; pokud možno používejte pouze olej.

Proces obrábění, běžně potřebný k montáži ručních kol nebo koleček, zahrnuje:

• dodatečné obrobení axiálního otvoru ve středu (slepý otvor)

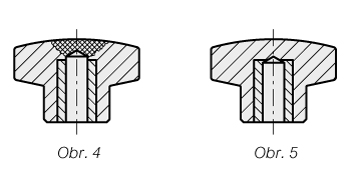

Při dodatečném obrábění otvoru s integrovaném kovovém středu zabraňte postupu jako na obrázku 4, protože během vrtání a zasouvání malé hřídele může být část krycího plastu vystavena pnutí, což znamená riziko prasknutí nebo oddělení části označené šrafováním. Operace vyobrazená na obr. 5 je nejrozumnější.

Nezapomeňte, že u dílů ELESA+GANTER lze obrábění axiálního otvoru provádět za správných podmínek uvedených výše, přičemž délka integrovaného pouzdra je vždy uvedena v tabulce u každého dílu, hloubku otvoru lze jednoduše určit podle základního plánku.

• dodatečné obrobení axiálního otvoru v pouzdru (s průchozím otvorem)

Pokud vrtání zahrnuje nejen kovové pouzdro, ale také vrstvu krycího materiálu, kolo musí být pečlivě vystředěno a vrtat lze začít ze strany plastu, jinak může při vytažení nástroje dojít k odštípnutí.

• příčný závit v pouzdře pro pojistný šroub

Provádějte podle výše uvedených pokynů. Neřezejte závit do kovu i plastu: lepší je vyvrtat otvor do plastové části a vyříznout závit pouze do kovové části.

Vrtání nebo řezání závitu, probíhající kompletně v plastu, jsou výjimečná. Nezapomeňte, že obtížný odvod lokálně produkovaného tepla, i díky abrazi plastu vůči nástroji, podstatně zhoršuje pracovní podmínky nástroje, což vede k rychlému opotřebení ostří (používejte nástroje z tvrzené oceli).
