2. Ukazatelé polohy gravitační

Gravitační ukazatele polohy s analogovým a digitálně-analogovým odečtem

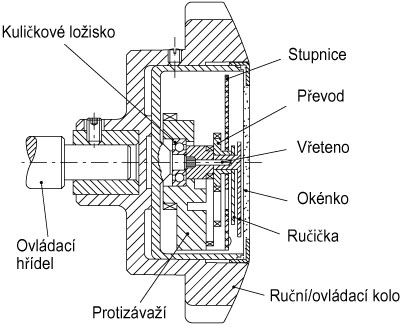

Vhodné k použití u ovládacích hřídelí s vodorovnou polohou nebo nakloněné do max. 60°. Pohyb probíhá v utěsněném pouzdře (obr. 1). Skládá se ze systému protizávaží namontovaného na přesném kuličkovém ložisku, které se otáčí na středové hřídeli integrované do pouzdra ukazatele, které je upevněno na ovládacím kolečku/otočném regulátoru. Na konci hřídele je červený ukazatel, který se otáčí ovládacím kolečkem/otočným regulátorem. Série převodů s různými poměry přenáší otáčky hřídele na černý ukazatel. Na protizávaží je rovněž upevněna stupnice. Pokud je Ukazatel upevněn na hřídelích s vodorovnou polohou (nebo skloněnou o max. 60°), stupnice je stále držena gravitační sílou a ukazatele se při otáčení ovládacího kolečka/otočného regulátoru otáčejí nad ní.
