Technická data a pokyny pro výběr

Základní požadované údaje

• rušivá frekvence: frekvence rušivé vibrace pocházející od provozovaného stroje. Obecně se získá z počtu otáček motoru za minutu vyděleno 60 [Hz = r.p.m./60], přičemž [r.p.m. = ot./min.]
• statické zatížení působící na každou jednotlivou polohovací nohu [N]
• požadovaný stupeň izolace [%]
• hodnota stlačení tlumící podložky polohovací nohy při daném statickém zatížení [mm]
• Tuhost, což je hodnota, kdy zatížení působící na polohovací nohu vytvoří stlačení tlumící podložky o 1 mm [N/mm]

Jak vybrat polohovací nohu pro tlumení vibrací

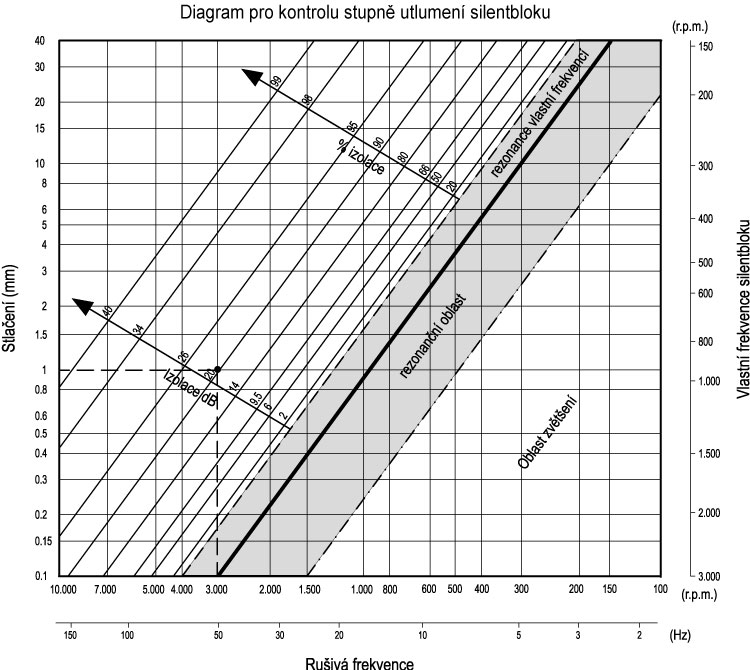

• na diagramu pro kontrolu stupně izolace protněte hodnotu rušivé frekvence s požadovaným stupněm izolace (každý stupeň izolace odpovídá nějaké lince na diagramu) a definujte stlačení [mm]
• vydělte zatížení na tlumící podložku jedné polohovací nohy velikosti stlačení a získáte požadovanou tuhost prvku
• porovnejte získanou hodnotu tuhosti s hodnotou tuhostí uvedenou v tabulce a vyberte polohovací nohu, která má hodnotu nejbližší (nižší) k vypočítané hodnotě
• Konstruktér musí ověřit, zda je vybraný silentblok vhodný pro požadovanou aplikaci. Pro tento účel jsou na vyžádání k dispozici grafy vibrací (podle zatížení) pro každý typ.

Příklad

zadané vstupní hodnoty:

• rušivá frekvence = 50 Hz (3000 ot./min);
• Zatížení aplikované na každý tlumící prvek 120 N;
• 90% požadované utlumení;
• Diagram ukazuje, že při 50 Hz rušivé frekvenci a stupni utlumení 90% je získaná deformace 1,0 mm;
• Vydělte hodnotu zatížení získanou deformací tím určíte tuhost, která je 120/1.0 = 120 N/mm;
• Porovnejte získanou hodnotu tuhosti (120 N/mm) s hodnotou uvedenou v tabulce;
• Hodnota pro typ DVA.1 uvedená v tabulce ukazuje, že správně vybraný silentblok je DVA.1-25-20-M6-18-55.
