Přídržné magnety / Polotovary magnetů

Použití

Magnety jsou jednoduché prvky, které pomáhají řešit úkoly jednodušeji, efektivněji a spolehlivěji.

Není-li například možné při upevnění vrtat, aby třeba nedošlo k poškození ochranných povrchových vrstev, nebo je požadována přechodná montáž / přenosná instalace, nebo je vyžadováno pouze dočasné připevnění, tato skupina produktů nabízí velký výběr vhodných magnetů.

Design

Existuje sedm různých typů magnetů, které klasifikujeme s ohledem na jejich tvar a funkci:

Tlačítkové magnety, U-magnety, přídržné magnety tvaru disku nebo válce a přídržné magnety s připevněním pomocí šroubů tvoří největší skupinu magnetů. Název přídržný magnet charakterizuje takový prvek, který slouží pro přímé upevnění. Polotovary magnetů obecně pomáhají vytvářet magnetické systémy specifické pro danou aplikaci.

Struktura

Kromě tlačítkových magnetů, U-magnetů a polotovarů magnetů lze také použít magnetické systémy. Vzhledem ke své struktuře mají pouze jednu magnetickou přídržnou plochu. Pomocí magnetických vratných desek se celá magnetická energie soustředí na přídržnou plochu a prostorový efekt magnetického pole je omezený, aby se zabránilo jakékoliv magnetizaci okolí.

Materiály magnetů

V různých provedeních jsou k dispozici různé materiály magnetu. Aby byly co nejvíce splněny podmínky specifické pro danou aplikaci, jsou nejdůležitější charakteristiky příslušných materiálů magnetu uvedeny v následující tabulce.

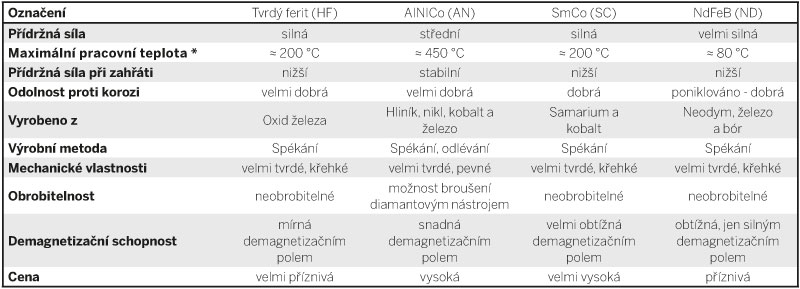

Srovnání materiálu magnetů

* Maximální pracovní teplota je pouze orientační hodnotou, protože závisí také na rozměrech magnetu.

Přídržná síla

Kromě jejich tvaru a materiálu závisí skutečná dosažitelná přídržná síla magnetů na několika dalších faktorech.

Ovlivňující faktory

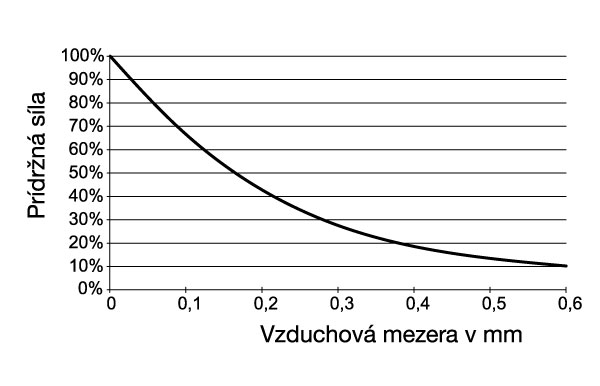

• Vzduchová mezera
  Vzduchová mezera nebo materiály, které nejsou magneticky propustné mezi obrobkem a magnetem, mají izolační účinek na magnetický tok. Přídržná síla se snižuje v závislosti na vzdálenosti.

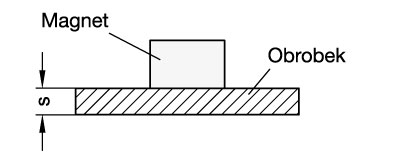

• Tloušťka obrobku
  Minimální tloušťka obrobku by měla být taková, aby se neomezoval magnetický tok a tedy i přídržná síla.

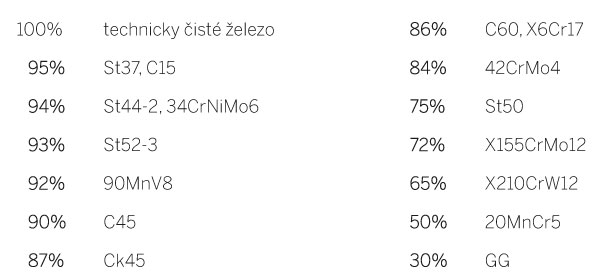

• Materiál
  Ocel a železné materiály s nízkým podílem uhlíku a legujících prvků podporují magnetický tok. Podobně nekalené díly vedou lépe magnetický tok, což umožňuje větší přilnavost.

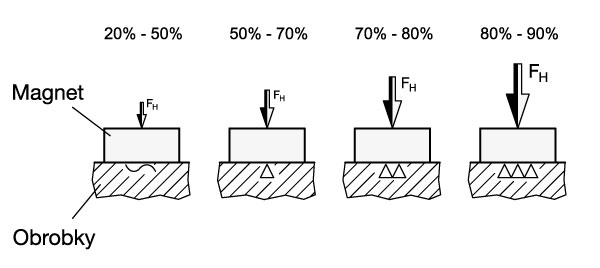

• Povrch obrobku
  Nadměrná drsnost nebo nerovnosti mají stejný účinek jako vzduchová mezera. Snižují přilnavost.

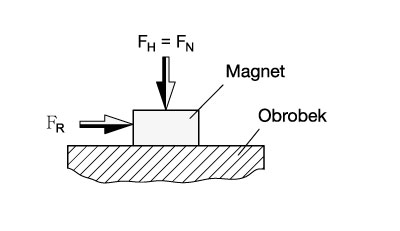

• Síla posuvu
  Síla posuvu souvisí s třecí silou a závisí na koeficientu tření mezi magnetem a obrobkem, stejně jako na přídržné síle magnetu.
  Díky vyššímu koeficientu tření mají pogumované magnetické systémy větší síly posuvu.


Jmenovité přídržné síly magnetů uvedené v tabulkách jsou minimální hodnoty, které jsou dosaženy při pokojové teplotě, kolmém 'odtržení' a plném kontaktu magnetů s obrobky s nízkým obsahem uhlíku a minimální tloušťkou 10 mm.
