2.2 RÝHOVANÁ KOLEČKA SE ZÁVITOVÝMI VLOŽKAMI (TYPY SESTAV)

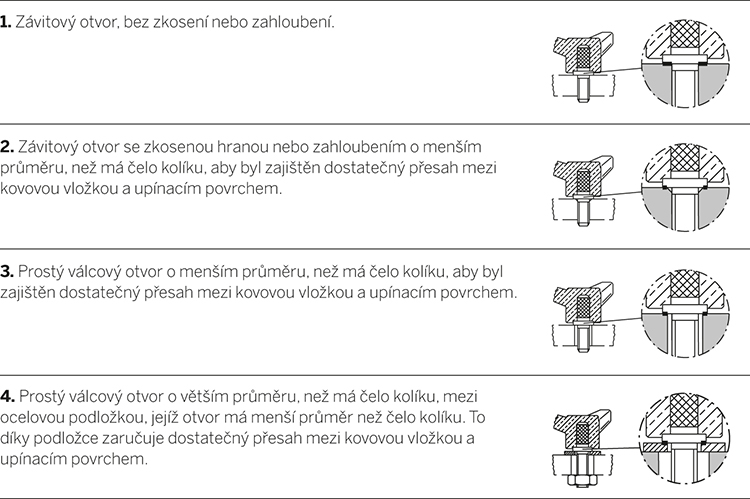

Typy sestav, vytvářejících optimální upevňovací podmínky

Plastový základ rýhovaného kolečka nesmí doléhat na upínací povrch. Tak nejsou kovové vložky (závitové kolíky nebo závitové objímky) vystaveny abnormálnímu kroucení (efekt „vývrtky“), pokud na ně působí axiální namáhání tahem. Tak je kotvení kovové vložky k plastovému materiálu namáháno správným způsobem, takže je vystaveno pouze krouticímu momentu, působícímu na kolečko při utahování.

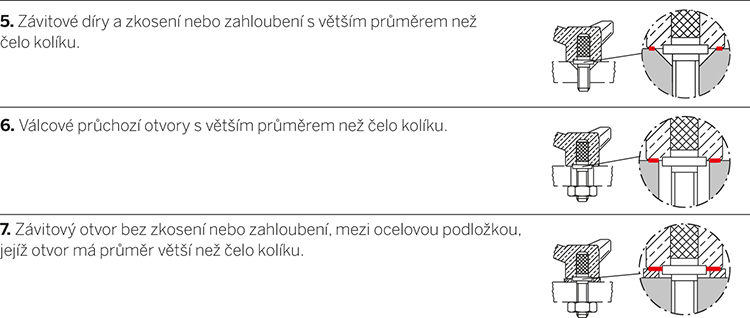

Nesprávné typy sestav

Pokud plastová základna upínacího kolečka doléhá přímo na upínací povrch, závitový kolík nebo závitová objímka jsou také vystaveny axiálnímu namáhání (efekt „vývrtky“), což může ohrozit jeho ukotvení v plastovém materiálu. Velikosti této síly jsou vždy vyšší, s vysokou mírou bezpečnosti, než síly, které mohou působit za běžného použití působením rukou, ale konstruktéři, kteří si přejí zohlednit případy nesprávného použití, by se měli vyhnout situacím popsaným v případech 5-6-7.
