PFB | PRB Zajištění závitu pomocí polyamidového povlaku/ Polyamidový povlak kompletní

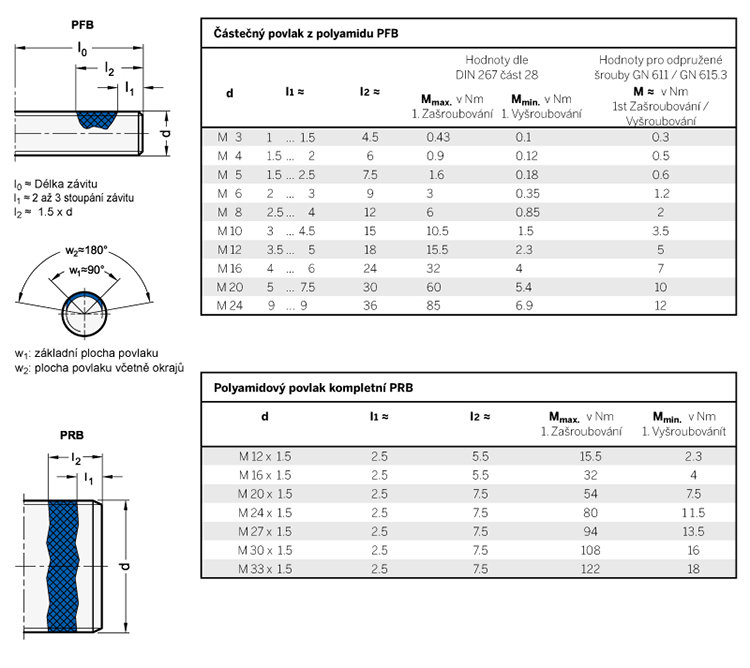

Hodnoty krouticího momentu dodržují normu DIN 267, část 27. Zakládají se na výsledcích testů šroubů bez předchozího zatěžování a bez předpětí v kombinaci s maticí v toleranci závitu 6H a při teplotě okolí. Pro délky závitu l0 < l2 je nutné rozměr l2 zmenšit tak, aby poslední jedno až dvě stoupání závitu nebyly pokryté červeným povlakem.

Označení
Aplikace povlaku na bázi polyamidu PFB je postup, ve kterém se na část závitu nanese elastická plastická hmota (polyamid), která při utahování šroubu závit zajistí proti otáčení. Vůle mezi šroubem a maticí se vyplní polyamidem a tak se dosáhne vysokého stupně kontaktu mezi závitovými plochami, které zůstanou bez povlaku a ty se zaklesnou do sebe. Povlak vylučuje náhodné uvolnění a náhodné odšroubování. Části vzájemně zajištěné se mohou vždy oddělit vyvinutím potřebného krouticího momentu (Min. uvolňovací moment). Není potřeba čekat na aktivaci, protože zajištění mezi závity je okamžité. Závitové prvky s povlakem polyamidu PFB je možno skladovat teoreticky neomezenou dobu.

Vlastnosti
– Vysoký stupeň zajištění závitů.
– Toto zajištění může být podstatné u určitých aplikací standardních dílů. Eliminuje se skladování tekutého lepidla.
– Pracovní teplota v rozsahu od -50° C do +90°C.
– Vhodné pro potravinářské stroje
– Vysoká chemická stabilita
– Možno také použít například pro vnitřní závity znečištěné olejem
– Je možnost opakovaného použití, když ještě po pátém použití má účinek zajištění stále 50% původní pevnosti.

Informace
Částečný polyamidový povlak se dodává pro pružinové pístky GN 615.3 (viz strana 840). Povlak pro typ K nebo KN (standardní tuhost pružiny) má barvu modrou, povlak pro typ KS nebo KSN (vysoká tuhost pružiny) má barvu zelenou. Kompletní polyamidový povlak se dodává pro zaslepovací zátky GN 252 a GN 252.5 (viz strana 1685) jako standardní provedení.
