10.8 DIN ISO 286 ISO – základní tolerance

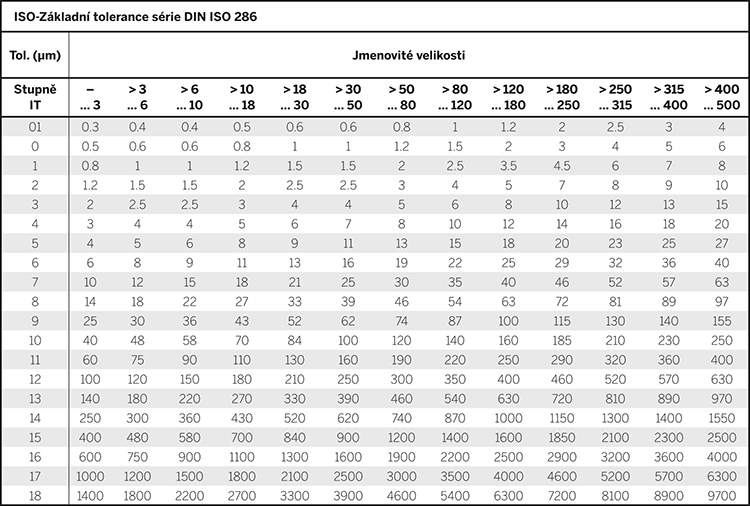

Tato norma ISO představuje základ systému jmenovitých rozměrů a velikostí, přičemž tabulka odráží vypočtené hodnoty základních tolerancí pro základní rozměry.
Použití této tabulky je omezeno na hladké kruhové válcové kusy nebo kusy se dvěma rovnoběžnými upevňovacími nebo styčnými plochami.
Hodnoty připsané stupni tolerance ISO (IT) uvádějí hodnotu tolerance a tedy rozsah tolerance. S klesajícími čísly se zvyšuje velikost tolerance.

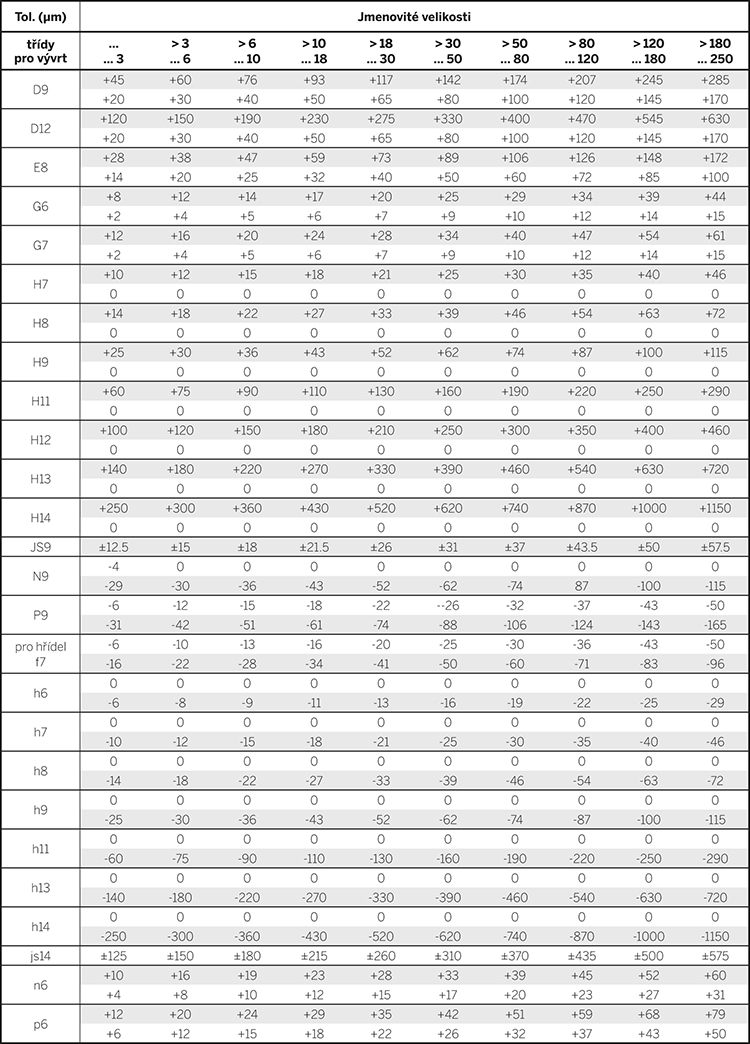

Pro účely identifikace pozice rozsahu tolerance ve vztahu k jmenovitému rozměru (nula) číslu zvolenému jako stupeň tolerance IT předchází písmeno.
Rozsah tolerance H je nejběžnější hodnotou pro vývrty. Udává, že minimální rozměr vývrtu odpovídá jmenovitým rozměrům.
Přípustný maximální rozměr odpovídá jmenovitému rozměru plus tolerance IT.

Příklady:
vývrt 20 H7 = 20 +0,021/0 | vývrt 8 H11 = 8 + 0,090/0
min. rozměr: 20,000 | min. rozměr: 8,000
max. rozměr: 20,021 | max. rozměr: 8,090
