4. STROJNÍ TOLERANCE

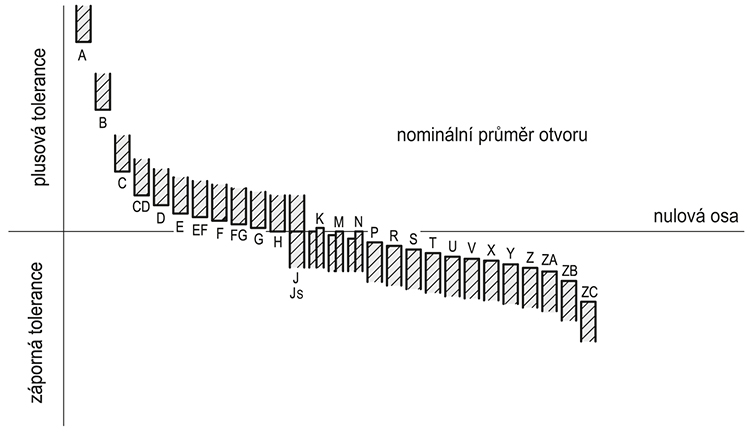

Referenční systém tolerance je: Systém ISO – základní otvor

TOLERANCE KOVOVÝCH VLOŽEK

• Prosté otvory v hlavách a nábojích koleček a ručních kol

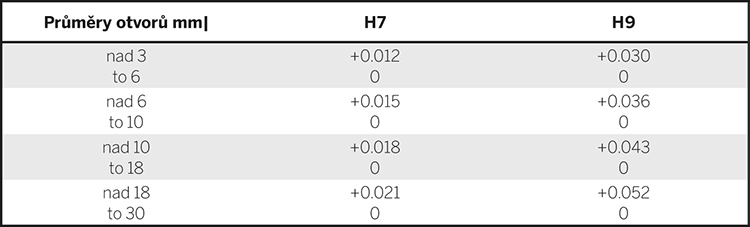

Pro nejčastěji používané modely existuje celá řada různých standardizovaných otvorů, takže uživatel má široký výběr a ušetří náklady na další obrábění otvorů v sestavě. Tolerance těchto otvorů jsou normálně stupně H7, ale v několika případech stupně H9. Stupeň tolerance je vždy uveden v tabulce každého zboží, ve sloupci velikosti otvoru. Pro případy, v nichž je obtížnější standardizovat otvory, které uspokojují nejširší rozsah potřeb montáže, je buď předvrtán otvor s jednoduchou tolerancí nahrubo (otvor s menším průměrem než má hřídel, na niž má být prvek namontován), nebo se použije náboj bez otvoru (bez vrtání).

• Otvory se závitem v pouzdrech a závity kolíků

Obrábění v souladu s metrickými závity ISO pro normální délkou zašroubování (viz tabulka v kapitole 10, strana A24).

• Závitové otvory v integrovaných kovových nábojích = tolerance 6H.
• Kovová pouzdra nebo konce dříků pro otočné rukojeti = tolerance 6g.

TOLERANCE OTVORŮ A ZÁVITŮ V PLASTOVÝCH MATERIÁLECH

• Prosté otvory (pro rukojeti s průchozím otvorem pro montáž v klidovém stavu na čepy).

Nehledě na podstatné obtíže při udržování tolerancí v procesu obrábění, v rámci nějž konečný výsledek ovlivňuje řada faktorů, velikost průměru axiálního otvoru je obyčejně dodržována s tolerancí C11. Madla tak lze montovat také na čepy z běžných tažených dílů. Pokud je čep vyroben soustružením z tyče s větším průměrem, doporučuje se proces obrábění s tolerancí h11, jelikož poskytuje dostatečně volný spoj, s výhodou rychlého, jednoduchého a laciného procesu obrábění.

• Vnitřní závity (pro madla bez kovových pouzder pro zašroubování, upevněné na závitové čepy).

Většinou mají mírně menší rozměr, takže montáž při teplotě okolí vyžaduje použití mírné síly.

• Vnější závity (pro plnicí odvzdušňovací zátky nebo indikátory hladiny a závitový díl).

V takovém případě, z důvodů výrobní technologie a vzhledem k typu plastu, který může absorbovat menší množství vlhkosti z vnějšího prostředí, musí tolerance tuto skutečnost zohledňovat, přestože v praxi není utahování sestavovaného komponentu nikdy ohroženo.
