Pomůcka pro výběr

Analýza statických testů k výběru vhodného tlumiče vibrací.

Základní požadované údaje:

• Statické zatížení aplikované na každý tlumicí prvek vibrací (působící na každý podpěrný bod).
• Redukované rušivé frekvence a požadované procento izolace.

Jak vybrat polohovací nohu pro tlumení vibrací:

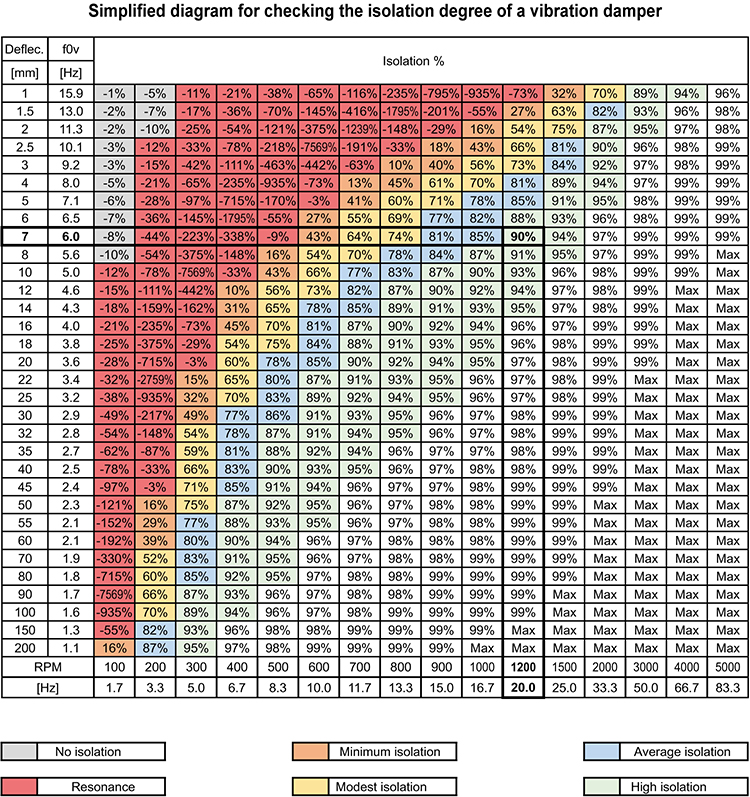

• Podle schématu pro kontrolu úrovně izolace vyhledejte odpovídající statické prohnutí potřebné k dosažení požadované izolace.
• Vyberte produkt s požadovaným statickým prohnutím na základě působícího zatížení.

Example:

Zvažte následující charakteristiku aplikace:

• Statické zatížení každé podpěry: 1400 N
• Izolovaná frekvence: 1200 ot./min = 20 Hz
• Požadovaná izolace: 90 % při 20 Hz

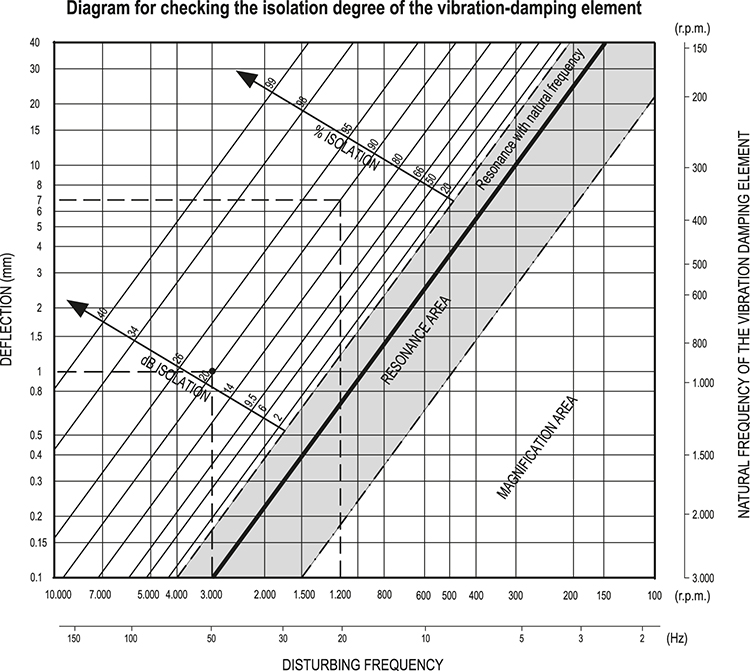

V případě vibračních tlumičů bez tlumení, např. AVM, ukazuje následující schéma pro kontrolu úrovně izolace, že k dosažení 90% izolace při 20 Hz je potřeba statické prohnutí alespoň 7 mm. V případě tlumení se může procento izolace lišit; doporučujeme kontaktovat technické oddělení společnosti Elesa+Ganter.

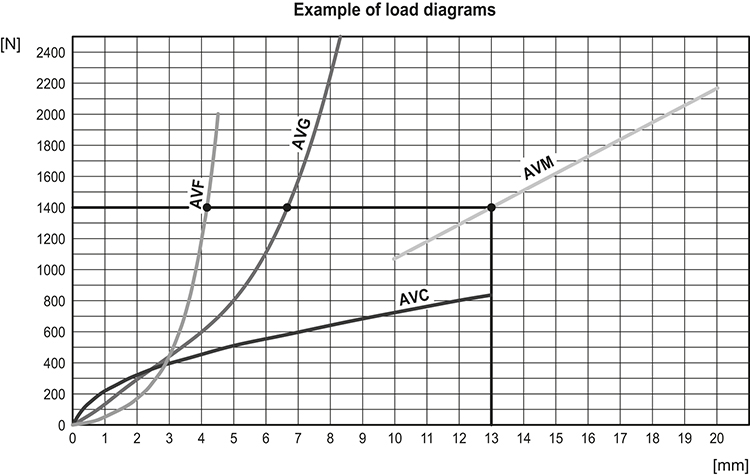

Podle níže uvedeného grafu se na průsečíku s linkou 1400 N nacházejí tyto produkty: AVF, AVG, AVM.

Pro zatížení 1400 N jsou očekávána statická prohnutí:

• AVF: přibližně 4 mm (< 7 mm) = přibližně 80% izolace při 20 Hz
• AVG: 6,5 mm (< 7 mm) = přibližně 88% izolace při 20 Hz
• AVM: 13 mm (< 7 mm) = approximately 95% isolation at 20 Hz

Nejvhodnější produkt s nejlepší úrovní izolace je AVM.
