SPECIFIKACE
Typy

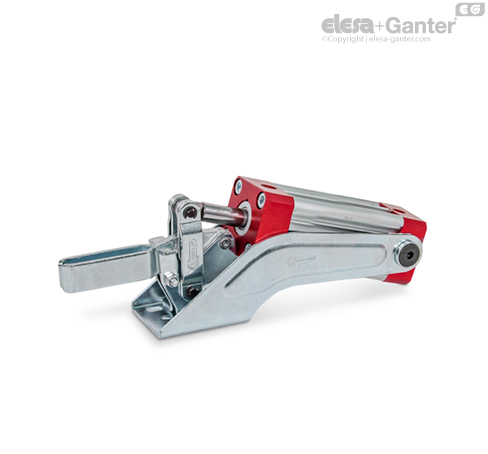

- Typ AP: vidlicové upínací rameno, se dvěma montážními podložkami
- Typ CP: vidlicové upínací rameno, se dvěma montážními podložkami a upínací šroub GN 708.1
- Typ EP: masivní upínací rameno,
Označení
- Provedení M: magnetický píst
Díly z plechu
Cementovaná ocel C10
Pozinkované, modrý pozink
Ložiskové čepy kalené
Ložiskové nýty
cementované
Ložiskové čepy pneumatického válce
cementované
Dvojčinný pneumatický válec
max. tlak 6 barů
Všechny pohyblivé díly
mazány speciálním mazivem
Upínací šroub GN 708.1, typ A
- Ocel, pozinkovaná, modrý pozink
- Přítlačná opěrka z pryže 85 Shore A
Informace
Pneumatické rychloupínače GN 860 mají stejný princip upínání a po stránce konstrukční a rozměrové se shodují se svislými rychloupínači, které se ovládají ručně GN 810 .
Aby byla zajištěná delší životnost mechanických částí a pneumatického válce, neměl by provozní tlak překročit 6 barů a přiháněný stlačený vzduch by měl být přečišťován.
Rychloupínače mechanické GN 860 mají v pístu zabudovaný permanentní magnet. Pomocí polohových snímačů GN 3380, je možné detekovat koncovou polohu, například pro potřebu řízení provozu strojů.
