SPECIFIKACE
Typy
- Typ A: vidlicové upínací rameno, se dvěma montážními podložkami
- Typ C: vidlicové upínací rameno, se dvěma montážními podložkami a upínacím šroubem GN 708.1
- Typ E: masivní upínací rameno, se sponou pro přivaření
Provedení z oceli
- Cementovaná ocel C10, pozinkovaná, modrý pozink
- Spojení pomocí nýtů (od velikosti 230), povrchově kalené
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šrouby GN 708.1, Typ A
- Přítlačná opěrka z pryže 85 Shore A
Provedení z nerezové oceli NI
Nerezová ocel AISI 304
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šrouby GN 708.1, Typ A
- Přítlačná opěrka z pryže 85 Shore A
Informace

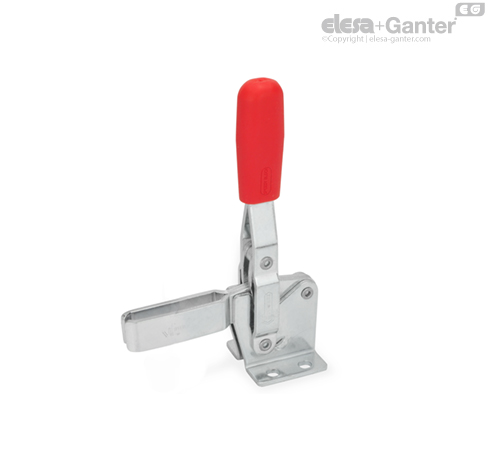

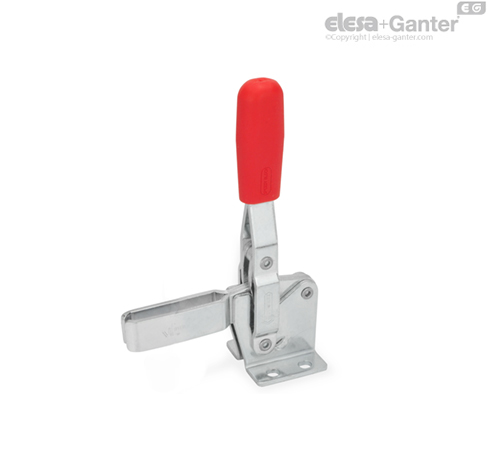

Svislé rychloupínače GN 810 pracují na principu lomené páky: ovládací páka a upínací rameno se pohybují stejným směrem. V upnutém stavu je ovládací páka ve svislé poloze.
Svislé rychloupínače s vidlicovým upínacím ramenem a dvěma montážními podložkami (Typ A) mohou být osazené specifickými upínacími prvky. Upínací šroub s přítlačnou pryžovou opěrkou je součásti dodávky pro typ C.
Na rychloupínač s masivním upínacím ramenem (Typ E) může být přivařená spona, která slouží pro montáž specifických upínacích prvků. Nebo může být na rameno nasazený držák upínacího nástroje GN 809 který drží upínací prvky v požadované poloze.
