SPECIFIKACE
Typ
- Typ T: pro válce s drážkou T
Typ spojení
Základna
Plast
Kabel (vnější izolace)
Polyuretan PUR
Tmavě šedá
Zátka
Plastová, 3kolíková
Vroubkované šroubové spojení
Teplotní rozsah použití: -30 °C až +80 °C
Stupeň krytí IP 65, IP 67
Informace

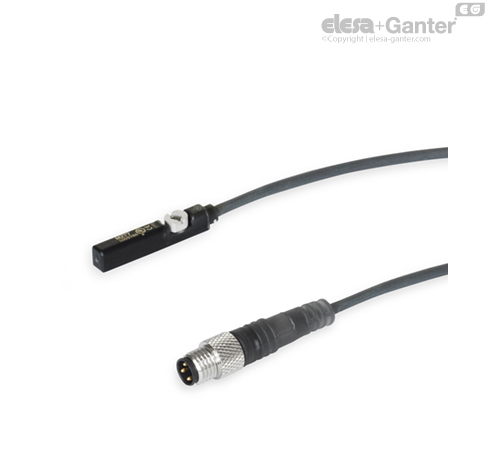

Snímač GN 3380 detekuje polohu pístu pneumatických válců s magnetickými písty. Válce instalované v pneumatických rychloupínačích umožňují detekci polohy samotné svorky pomocí snímače. Po dosažení bodu sepnutí poskytne elektronický systém snímače signál vysoké úrovně, například do řídicí jednotky stroje, a rovněž indikuje tento stav sepnutí prostřednictvím integrované kontrolky LED.
Při montáži je snímač zasunut do drážky ve válci z horní strany. Boční pojistná žebra brání v jeho vypadnutí. Otočení upevňovacího šroubu o čtvrt otáčky rychle a spolehlivě zajistí snímač na místě v drážce.
