SPECIFIKACE
Označení
Typy
- Typ A: Upínací rameno s drážkou a 2 přírubovými podložkami
- Typ AC: Upínací rameno s drážkou, 2 přírubovými podložkami a Upínací šrouby
- Typ B: Upínací rameno se závitovým otvorem
- Typ F: Adaptérová příruba
- Typ N: bez upínacího ramena
Hliník
tvrdé eloxování
voděodolný povrch
Dvojčinný pneumatický válec
max. tlak 6 barů
Šroub s válcovou hlavou a vnitřním šestihranem DIN 912
Ocel, pozinkovaná, modrý pozink
Podložka ISO 7092
Ocel, pozinkovaná, modrý pozink
- Ocel, pozinkovaná, modrý pozink
- Přítlačná opěrka z pryže 85 Shore A
Informace
Otočné rychloupínače GN 875 se používají, pokud musí být upínací bod pro vložení a vyjímání obrobku volně přístupný shora.
Během upínání se rameno nejdříve otočí o 90 °a klesne, následně vykoná napínací pohyb. Upnutí obrobku musí proběhnout během upínacího chodu.
Orientace úhlu napínacího ramena lze nastavit libovolně během montáže otočného rychloupínače. Během utahování šroubu nesmí být pístnice vystavena kroucení. Upínací rameno je tedy nutné přidržovat, aby nedocházelo ke kroucení.
Otočné rychloupínače jsou vybaveny magnetickým prstencovým pístem a jsou tedy připraveny pro detekci koncové pozice snímačem.

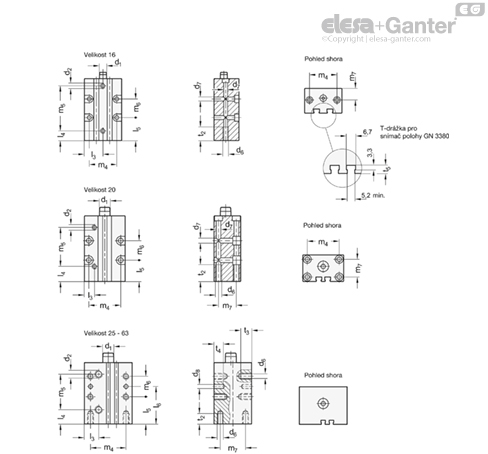

Upevňovací a montážní rozměry
| Velikost | d1 | d6 | d7 | d8 H7 | l3 | l4 | l5 | l6 | m4 | m5 | m6 | m7 | t2 | t3 | t4 | t5 ≈ |
| 16 | M 5 | M 5 | 4.5 | - | 21 | 11 | 26 | - | 31 | 51 | 21 | 13 | 15 | - | - | 4.7 |
| 20 | M 6 | M 5 | 5.5 | - | 11.5 | 17 | 24 | - | 36 | 44.5 | 22 | 20 | 20 | - | - | 5 |
| 25 | M 8 | M 6 | - | 6 | 17 | 17 | 33 | 48 | 40 | 44.5 | 30 | 20 | 15 | 10 | 10 | 4.5 |
| 32 | M 8 | M 6 | - | 6 | 18 | 18 | 40 | 55 | 45 | 51 | 30 | 30 | 20 | 15 | 15 | 6 |
| 40 | M 8 | M 8 | - | 6 | 21 | 21 | 40 | 55 | 52 | 52 | 30 | 37 | 20 | 15 | 15 | 7.5 |
| 50 | M 10 | M 8 | - | 8 | 26 | 26 | 40 | 60 | 66 | 53 | 40 | 46 | 20 | 20 | 15 | 6 |
| 63 | M 10 | M 8 | - | 8 | 30 | 30 | 40 | 60 | 80 | 53 | 40 | 60 | 20 | 20 | 15 | 7.5 |
