SPECIFIKACE
Hliník AL
tvrdě eloxované HF
voděodolný povrch
Přírubové podložky
Ocel, pozinkovaná, modrý pozink
Šroub s válcovou hlavou a vnitřním šestihranem DIN 912
Ocel, pozinkovaná, modrý pozink
Podložka ISO 7092
Ocel, pozinkovaná, modrý pozink
Informace

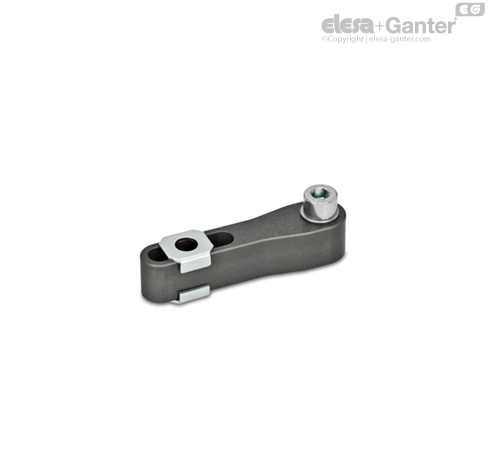

Upínací ramena GN 875.2 s drážkami, konstruované jako příslušenství pro otočné upínače GN 875/GN 876. Drážka umožňuje nastavení libovolné pozice podle použití specifických přítlačných prvků spolu se dvěma přírubovými podložkami.
Orientace úhlu upínacího ramena lze nastavit libovolně během montáže otočného rychloupínače. Během utahování šroubu nesmí být pístnice vystavena kroucení. Upínací rameno je tedy nutné přidržovat, aby nedocházelo ke kroucení.
Součástí jsou dva šrouby s vnitřním šestihranem DIN 912 a podložka ISO 7092 pro upevnění otočného rychloupínače a dvě přírubové podložky pro upevnění upínacích šroubů.
