Informace
Držáky senzorů GN 801.4 jsou určeny jako příslušenství k GN 810 a GN 820 rychloupínačům řady a umožňují bezkontaktní sledování polohy upnutí pomocí indukčního senzoru.
Když je upínací páka v upínací poloze, elektronika senzoru vysílá vysoký signál, např. do řídicí jednotky stroje, a navíc tento stav spínače signalizuje prostřednictvím LED diody na senzoru.
Chyby během provozu tak lze spolehlivě odhalit a zvýšit spolehlivost procesu.
Držák senzoru lze dodatečně namontovat na rychloupínače vpravo nebo vlevo v závislosti na instalaci rychloupínače. Všechny díly se dodávají jako sada bez montáže. Senzor polohy není součástí dodávky označení č. 2.

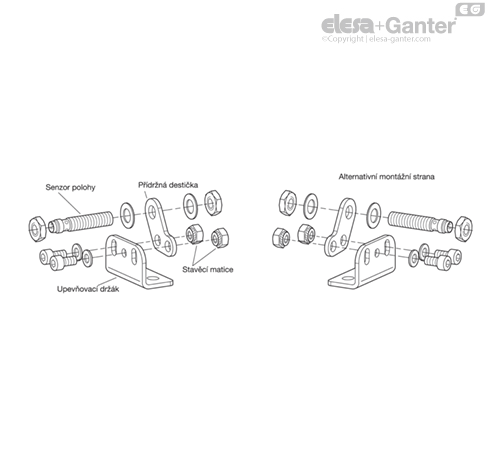

Montážní pokyny
Držáky senzorů lze namontovat vlevo nebo vpravo od rychloupínače. K tomu je třeba dotáhnout regulační matice vlevo nebo vpravo od přídržné destičky, aby byly zajištěny proti otáčení a nevypadly. To usnadňuje další montáž držáku senzoru a nastavení senzoru. Následná změna montážní strany se nepředpokládá.
Senzor se vloží do otvoru v držáku podle zvolené montážní strany, nastaví se hloubka a upevní se pomocí matic tak, aby jej upínací páka spolehlivě nastavila do upínací polohy.
