SPECIFIKACE
Typy

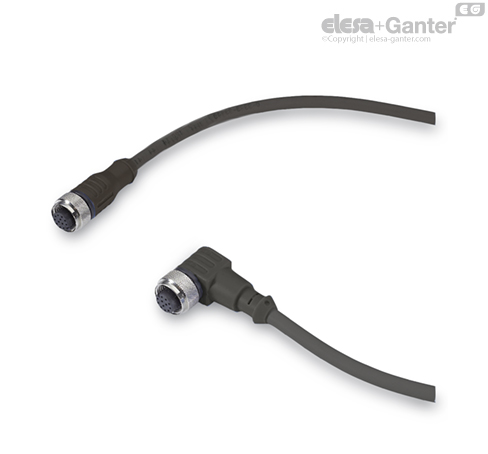

- Typ W: konektor úhlový (pod úhlem 90°)
Koncovka (pouzdro)
Plast
Polyuretan-Elastomer TPU
Kabel (vnější izolace)
Polyuretan PUR
barva černá
Teplotní odolnost: -40 °C ... +90 °C
Izolační odolnost: > 109 Ω
Stupeň rušení: 3 / 2
dle normy EN 60664-1
Stupeň krytí: IP67
(v zašroubovaném stavu)
dle normy EN 60529
Spojovací matice M8x1 / M12x1
Mosaz, poniklovaná
Informace
Kabely s konektorem GN 330 se používají spolu se standardními prvky, které mají elektrickou spínací funkci.
Další vlastnosti kabelu
| Kabely se zasouvacím konektorem | d vnější průměr | Průřez | Pracovní napětí podle IEC 60 664-1 | Proudové zatížení podle IEC 60512-3 | Uspořádání kontaktů |
| 3pólový (3vodičový) s konektorem M8x1 | 4 | 3 x 0.25 mm2 | max. 60 V | 4 A |  |
| 4pólový (4vodičový) s konektorem M8x1 | 4.3 | 4 x 0.25 mm2 | max. 60 V | 4 A |  |
| 4pólový (4vodičový) s konektorem M12x1 | 5 | 4 x 0.34 mm2 | max. 250 V | 4 A |  |
| 5pólový (5vodičový) s konektorem M12x1 | 5 | 5 x 0.34 mm2 | max. 60 V | 4 A |  |
| 8pólový (8vodičový) s konektorem M12x1 | 6 | 8 x 0.25 mm2 | max. 30 V | 2 A |  |
| 12pólový (12vodičový) s konektorem M12x1 | 6 | 12 x 0.14 mm2 | max. 30 V | 1.5 A |  |
Tento adaptabilní kabel je vhodný pro tažné řetězy a je vybaven vnějším pláštěm z materiálu PUR a izolací jádra z polypropylenu. Neobsahuje PVC, silikon ani halogeny. Schválení dle normy UL a CSA jsou k dispozici.
Kabel je také odolný proti olejům, chemickým látkám, hydrolýze, mikrobům a jiskrám vznikajícím při svařování. Je samozhášecí podle normy IEC 60332-2-2, což činí tento kabel jako ideální volbou pro mnohé aplikace.
