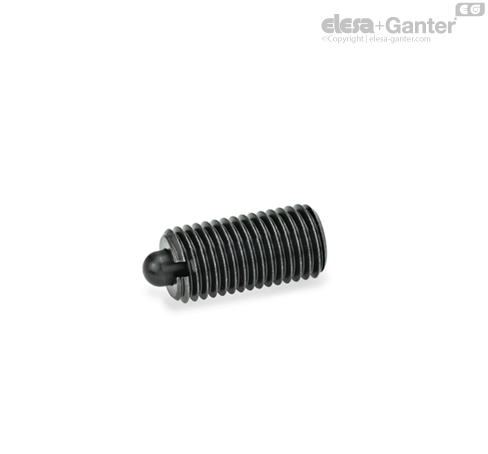

GN 616-S Odpružené šrouby Čep z oceli, standardní tuhost pružiny

Provedení z oceli

Typy

• Typ S: čep z oceli, standardní tuhost pružiny

• Typ SS: čep z oceli, vysoká tuhost pružiny

• Typ K: čep z plastu, standardní tuhost pružiny

Typ S / SS

• Pouzdro z oceli, černěná

• Čep z oceli, kalený

• Provozní teplota do 250 °C

Typ K

• Pouzdro z oceli, černěná

• Čep z plastu, polyacetal (POM)

• Provozní teplota −30 °C až 50 °C

Pružinka

Nerezová ocel AISI 631

Identifikace typu SS

Pouzdro se 2 podélnými značkami

Provedení z nerezové oceli

Typy

• Typ SN: čep z nerezové oceli, standardní tuhost pružiny

• Typ SSN: čep z nerezové oceli, vysoká tuhost pružiny

• Typ KN: čep z plastu, standardní tuhost pružiny

• Typ KSN: čep z plastu, vysoká tuhost pružiny

Základna

Nerezová ocel AISI 303

Typ SN / SSN

• Pouzdro z nerezové oceli AISI 303

• Čep z nerezové oceli AISI 303, nitridovaný

• Provozní teplota do 250 °C

Typ KN / KSN

• Pouzdro z nerezové oceli AISI 303

• Čep z plastu, polyacetal (POM)

• Provozní teplota −30 °C až 50 °C

Pružinka

Nerezová ocel AISI 631

Identifikace typu SSN / KSN

Pouzdro se 2 podélnými značkami
