Hlavní specifikace
Těleso páky s excentrem
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Otočný čep
Leštěná pozinkovaná ocel nebo nerezová ocel AISI 303, se závitovým otvorem nebo závitovým čepem.
Spojovací a montážní prvek mezi pákou a plastovou kontaktní destičkou
Technopolymer na bázi polyamidu (PA), barva černá.
Kontaktní destička
Speciální SUPER-technopolymer na bázi polyamidu (PA), barva černá.
Regulační vroubkovaná matice
Speciální SUPER-technopolymer na bázi polyamidu (PA), barva černá.
Standardní provedení
- LAC-B: nastavení bez regulační matice, otočný čep se závitovým otvorem z pozinkované oceli.
- LAC-SST: nastavení bez regulační matice, otočný čep se závitovým otvorem z nerezové oceli AISI 303.

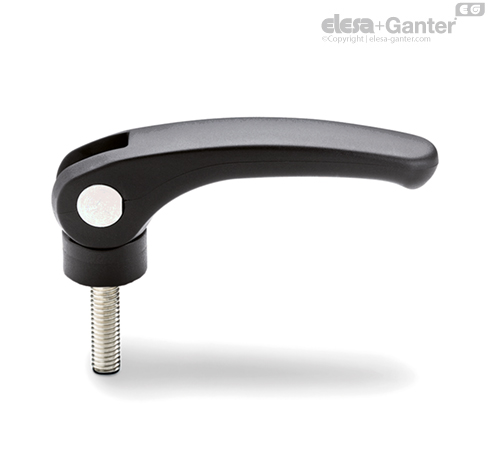

- LAC-p: nastavení bez regulační matice, otočný čep se závitovým čepem z pozinkované oceli, se zkoseným plochým koncem podle UNI 947 : ISO 4753 Technická data).
- LAC-SST-p: nastavení bez regulační matice, otočný čep se závitovým čepem z nerezové oceli AISI 303, se zkoseným plochým koncem podle UNI 947 : ISO 4753 Technická data).
- LAC-B-R: nastavení pomocí regulační matice, otočný čep se závitovým otvorem z pozinkované oceli.
- LAC-SST-R: nastavení pomocí regulační matice, otočný čep se závitovým otvorem z nerezové oceli AISI 303.
- LAC-p-R: nastavení pomocí vroubkované matice, otočný čep se závitovým kolíkem z leštěné pozinkované oceli, zkosený plochý konec podle UNI 947: ISO 4753 (viz )Technická data).
- LAC-SST-p-R: nastavení pomocí regulační matice, otočný čep se závitovým kolíkem z nerezové oceli AISI 303, se zkoseným plochým koncem podle UNI 947: ISO 4753Technická data).
Technické informace
Vlastnosti a použití
Upínací páky s excentrem umožňují rychlé a bezpečné upínání.

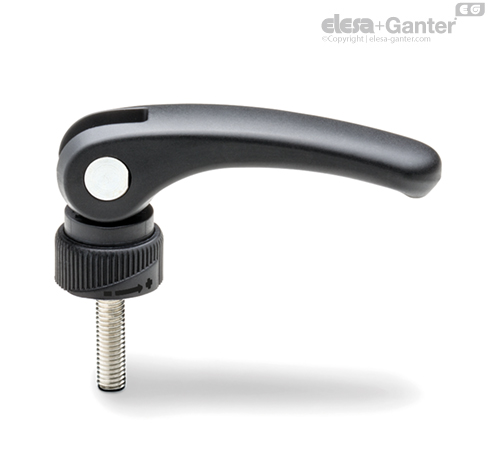

Provedení LAC-R s nastavením pomocí regulační matice (ELESA patent) umožňuje rychlé a bezpečné upínání. Regulační matice na základně dovoluje nastavit na páce optimální upínací sílu a navíc je možné umístit páku do požadované polohy.
Další provedení
Speciální provedení na vyžádání
Upínací páky s excentrem se spojovacím prvkem, pro účinnější čištění bez vrtaných otvorů (při dostatečných množstvích).
Pokyny pro použití
Doporučení pro montáž
LAC-B, LAC-SST, LAC-B-R a LAC-SST-R se závitovým otvorem. Závitová tyč, na kterou se šroubuje páka s excentrem, musí být zašroubovaná do maximální vzdálenosti h1 max od koncového dorazu, jak je zřejmé z tabulky a obr. 1. Hodnota h1 max je dosažená při zastavení šroubování mechanickou zarážkou na konci spojovacího prvku.
Pokyny pro upínání a nastavení
- LAC: zvedněte páku a točte jí ve směru hodinových ručiček až se zastaví. Na závěr upínání stlačte páku směrem dolů až na konec obvodu excentru a dokončete upnutí.
- LAC-R: točte pákou ve směru hodinových ručiček až se zastaví.
Pro jemné nastavení: šroubujte regulační maticí ve směru nebo proti směru hodinových ručiček pro přesné nastavení upínací síly a zároveň natočte páku do požadované polohy. Regulační matice je označená pro minimální a maximální polohu zašroubování: polovina otáčky matice je dostatečná pro nastavení síly a polohy páky.
Upínání: stlačte páku směrem dolů až na konec obvodu excentru a dokončete upnutí.
