Hlavní specifikace
Materiál
Velmi pevný, zesílený Duroplast (PF), barva černá, lesklý povrch.
Standardní provedení
Náboj z černěné oceli.
- VDC-GXX: pro ukazatelé polohy gravitační.
Bez vyvrtaného otvoru; informace o vrtání viz. tabulka pro maximální přípustný průměr vrtání d' a d".
- VDC-GXX+I: pro ukazatelé polohy gravitační.
Bez vyvrtaného otvoru; informace o vrtání viz. tabulka pro maximální přípustný průměr vrtání d' a d".
Otočná rukojeť I.301+x z Duroplastu, barva černá, lesklý povrch.

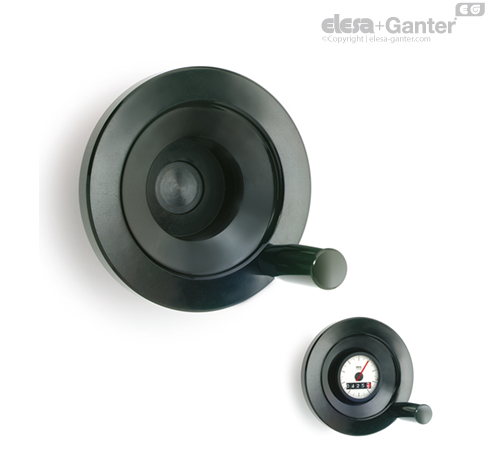

- VDC-PXX+I: pro ukazatelé polohy s nepřímým náhonem.
Zadní příruba s vnitřním ozubením z technopolymeru na bázi acetalu (POM). Šroub a zajišťovací kolík z černěné oceli.
Náboj s vystruženým otvorem v toleranci H7.
Otočná rukojeť I.301+x z Duroplastu, barva černá, lesklý povrch.
Další provedení
Speciální provedení na vyžádání
Ruční kola s příčnými otvory podle GN 110.
Technické informace
Ergonomie
Vlisy pro prsty na zadní straně kola (pro modely s průměrem D ≥ 125 mm) umožňují snadnější uchopení a ovládání u provedení bez otočné rukojeti.
Volba ukazatele se objednává samostatně
Pro výběr ukazatele polohy použijte tabulku možných kombincí ovládacích koleček s ukazateli.
Podívejte se také na Montážní pokyny pro ukazatelé polohy gravitační typ G nebo ukazatelé polohy s nepřímým náhonem typ P.
