Hlavní specifikace
Materiál
Hliník, práškově lakováno, barva černá, matný povrch.
Standardní provedení
Vystružený otvor v toleranci H7.
Otočná rukojeť (pro provedení +I), typ I.621+x- z technopolymeru na bázi polyamidu (PA), barva černá, matný povrch.

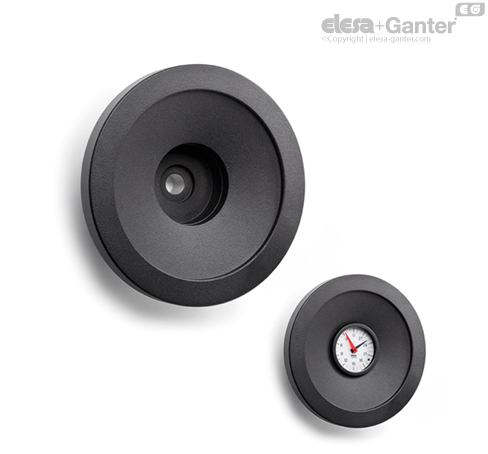

- VAD-GXX: pro ukazatelé polohy gravitační, bez rukojeti.
- VAD-GXX+I: pro ukazatelé polohy gravitační, s rukojetí.
- VAD-PXX: pro ukazatelé polohy s nepřímým náhonem, bez rukojeti.
- VAD-PXX+I: pro ukazatelé polohy s nepřímým náhonem, s rukojetí.
Zadní příruba s vnitřním ozubením z technopolymeru na bázi acetalu (POM). Šroub a zajišťovací kolík z černěné oceli.
Technické informace
Volba ukazatele (objednává se samostatně)
Pro výběr ukazatele polohy použijte tabulku možných kombincí ovládacích koleček s ukazateli.
Podívejte se také na Montážní pokyny pro ukazatelé polohy gravitační typ G nebo ukazatelé polohy s nepřímým náhonem typ P.
Další provedení
Speciální provedení na vyžádání
Ruční kola s příčnými otvory podle GN 110.
