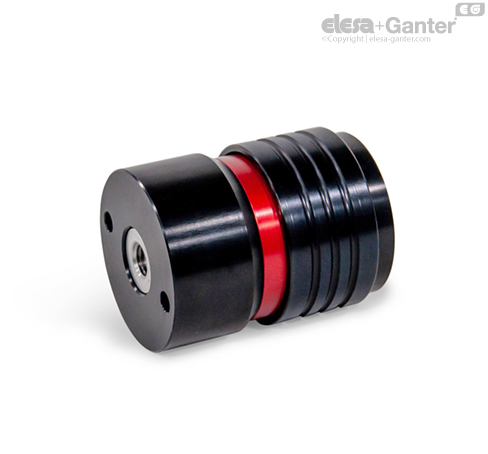

GN 1050-I Rychlospojky se závitovou vložkou

Rychlospojky GN 1050 slouží k zajištění polohy a připojení součástí bez použití nástrojů díky využití čepů GN 1050.1 a zajišťují řádné a opakovatelné připojení. U opakovaného seřizování stroje nebo u sestav vyžadujících nepohodlné používání šroubováku lze na přípravcích nebo výrobních linkách použít rychlospojky, které umožňují efektivní montáž vodicích kolejnicí, krytů nebo přídavných zařízení.

Bezpečnostní pojistné tlačítko chrání před nechtěným rozpojením spojky. Když je tlačítko stisknuto, objímka se může pohybovat v axiálním směru a odjistit čep zasunutý do vačky uvnitř. Současně se na vnější straně objeví červený kroužek indikující odjištěný stav.

Spojka nepřenáší žádný točivý moment. Pokud je na stejné jednotce použito více spojek, lze použít provedení L ke kompenzaci radiálního a axiálního posunutí. Otvory d₄ mohou v případě potřeby držet válcové nebo vačkové bodové kolíky a zajistit tak správnou polohu spojky. U provedení L musí být kolíkové otvory na aplikaci proporčně větší, aby bylo umožněno radiální seřízení.

Příruby GN 1050.2 jsou dostupné jako příslušenství k montáži spojek a čepů a poskytují další možnosti připojení.

• Závrtné šrouby GN 1050.1

• Příruby GN 1050.2

• Další barvy (anodizované) nebo čiré

• Vlastnosti nerezové oceli

• Hodnoty pevnosti šroubů / matice



Bezpečnostní pokyny:

Uvedeného zatížení lze dosáhnout pouze v případě, že okolní konstrukce je schopna odolat danému zatížení.

Jakékoli závitové otvory, či použité matice/šrouby, musí splňovat nejméně pevnostní třídu 8.

V závislosti na aplikaci může být nutné přidat další bezpečnostní prvky.
