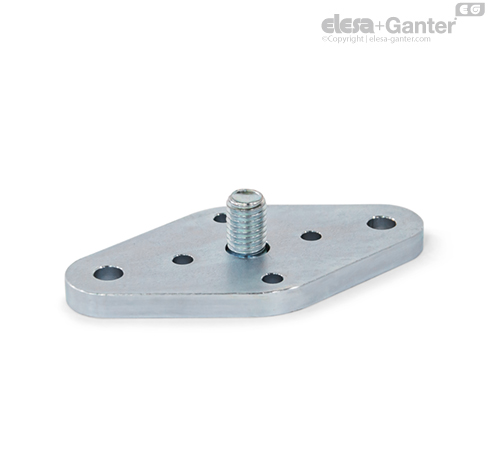

GN 1050.2-F Příruby Pevné ložisko

Příruby GN 1050.2 jsou dostupné jako příslušenství pro montáž rychlospojek GN 1050 a čepy GN 1050.1 k rozšíření možnosti připojení obou upevňovacích prvků.

Používají se všude tam, kde kvůli nevhodné okolní konstrukci nelze použít standardní metodu upevnění spojek nebo čepů pomocí centrálního vnitřního závitu nebo závitového čepu. K tomu může dojít u hliníkových profilových systémů nebo součástí s tenkou stěnou, které nemají dostatečnou pevnost k odolání bodovému zatížení.

Jak příruby, tak spojky lze umístit vložením vačkových bodových kolíků nebo válcových kolíků do otvorů d₃, aby se zabránilo nechtěnému překroucení. U provedení L (plovoucí ložisko) jsou kolíkové otvory navrženy tak, aby nedocházelo k omezení radiálního posunutí spojky.

• Jiné povrchové úpravy, např. práškové lakovanání

• Hodnoty pevnosti šroubů / matice
