Ocel ST

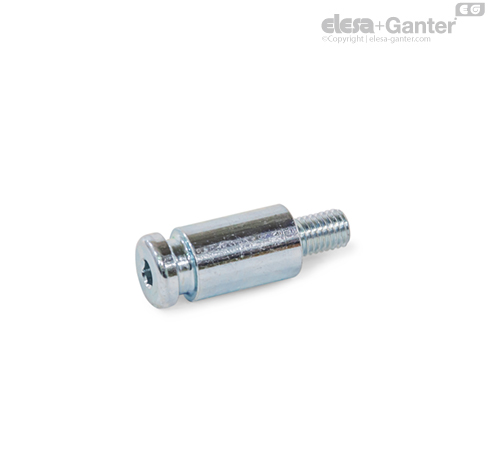

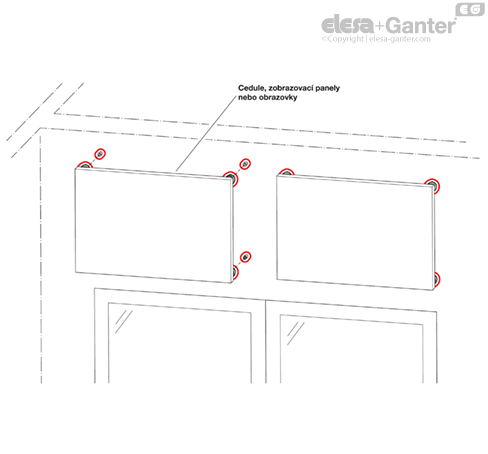

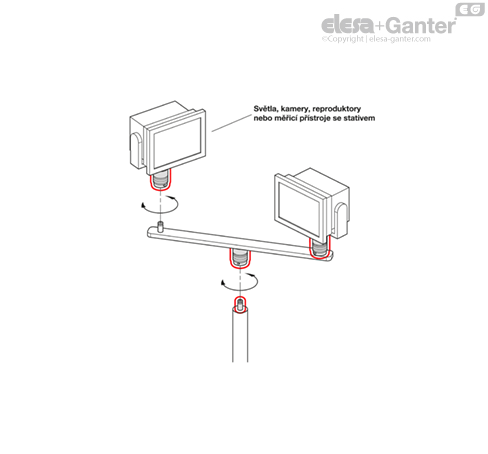

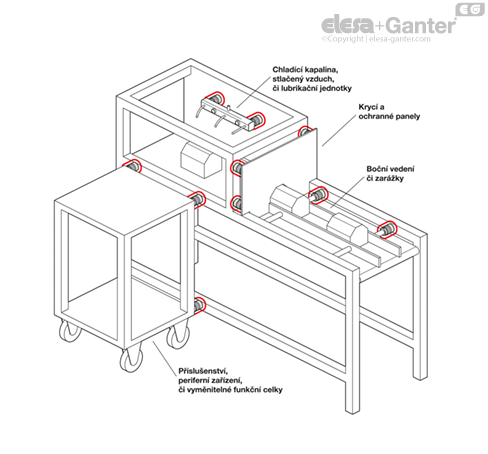

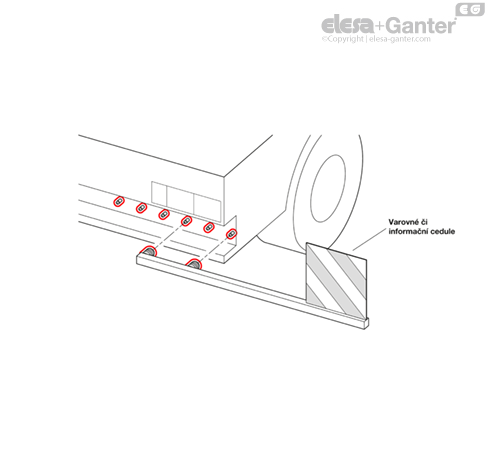

Závrtné šrouby GN 1050.1 slouží k zajištění polohy a upevnění součásti bez použití nástrojů díky využití rychlospojek GN 1050 a zajišťují řádné a opakovatelné připojení. Rozměry a materiálové vlastnosti čepů byly přesně upraveny podle spojek, aby byla zajištěna správná funkčnost.
Čepy lze zakoupit samostatně, aby bylo možné se spojkami použít různé typy čepů podle toho, v jaké poloze je nutné na obrobku upevnit přípravky. Čepy se v závislosti na typu upevňují pomocí závitového kolíku nebo vnitřního závitu.
K dosažení uvedeného zatížení musí být závitové otvory na aplikaci nebo vložené matice a šrouby alespoň třídy 8.

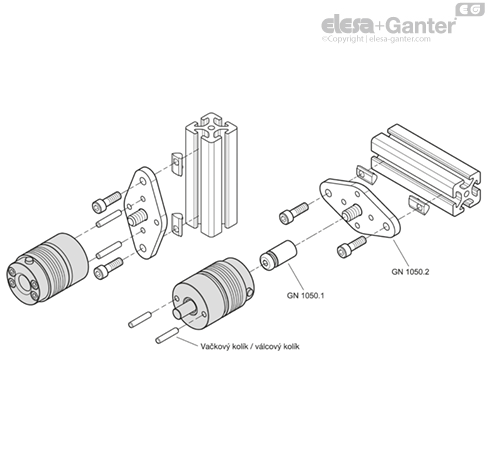

Příruby GN 1050.2 jsou dostupné jako příslušenství k montáži čepů a poskytují další možnosti připojení.

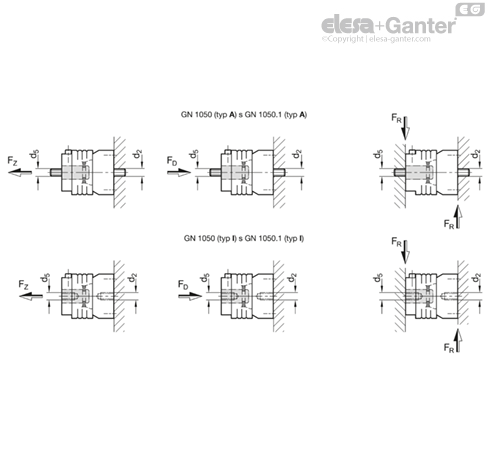

| Jmenovitá velikost | d2 montážním závitem rychlospojky | d5 montážním závitem závrtné šrouby GN 1050.1 | FZ Max. zatížení v tahu v kN | FD Max. zatížení tlakem v KN | FR Max. střihové zatížení v KN |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
Uvedeného zatížení lze dosáhnout pouze v případě, že okolní konstrukce je schopna odolat danému zatížení.
Jakékoli závitové otvory, či použité matice/šrouby, musí splňovat nejméně pevnostní třídu 8.
V závislosti na aplikaci může být nutné přidat další bezpečnostní prvky.
