Hlavní specifikace
Potah
Nalisovaný polyuretan, tvrdost 92 Shore A.
Středový disk kola
Litina
Standardní provedení

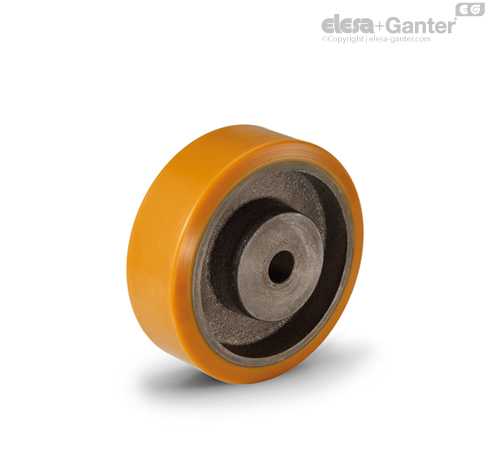

- RBL: vývrt zhotovený přímo ve středu kola. Vývrt je navržený tak, aby bylo možné snadno vytvořit drážku pro pero nebo upravit otvor pro montáž. Každé další změny na kole musí být prováděny za maximální pracovní teploty do 80 °C (doporučený max.teplotní limit při běžném používání výrobku), aby nedošlo k poškození polyuretanového potahu. Ideální řešení pro aplikace k poháněným nápravám.
- RSL: vývrt s kuličkovými ložisky. Ideální řešení pro velké zatížení a plynulý pohyb.
Technické informace
Použití
Vynikající hladkost a elasticita, dobrá odolnost proti opotřebení a roztržení.
Pro parametry výběru informace v kapitole Technická data.
Pojezdová kola RE.F4 se dodávají také s konzolou:
- RE.F4-H: pojezdová kola s konzolou z ocelového plechu pro střední zatížení.
- RE.F4-WH: pojezdová kola s konzolou svařenou z oceli pro vysoké zatížení.
- RE.F4-WEH: pojezdová kola s konzolou svařenou z oceli pro extra vysoké zatížení.
Podmínky okolního prostředí
Vhodné do prostředí, kde se vyskytují atmosférické látky, alkoholy a glykoly; nedoporučuje se použití v prostředích s přítomností organických a minerálních kyselin, roztoků zásad a nasycených par.
Valivý odpor - působící síla / zatížení
V tabulce je pro každé zatížení a průměr uvedena síla (v N) potřebná k tlačení nebo tažení jednoho kola stálou rychlostí 4 km/h na hladkém povrchu.
K ruční manipulaci s vozíkem se 4 koly doporučujeme zvolit průměry s hodnotami pod 50 N; v případě časté manipulace vyberte hodnoty pod 30 N.
| Trakční nebo přítlačná síla pro pohyb kola [N] |
|---|
| | Zatížení [N] |
| 1500 | 3000 | 4500 | 6000 | 10000 | 15000 | 20000 |
| D [mm] | 100 | 38 | 77 | - | - | - | - | - |
| 125 | 33 | 65 | 110 | - | - | - | - |
| 150x50 | 25 | 52 | 86 | 126 | - | - | - |
| 150x80 | 18 | 35 | 60 | 105 | 180 | - | - |
| 200x50 | 17 | 38 | 60 | 85 | 160 | - | - |
| 200x80 | 13 | 35 | 50 | 67 | 115 | 170 | - |
| 250 | <10 | 25 | 45 | 60 | 103 | 155 | - |
| 300 | <10 | 15 | 35 | 50 | 86 | 130 | 160 |
Mechanický pohyb s tažným zařízením
Při mechanickém tažení naleznete v technických údajích informace pro určení možnosti zatížení.
Teplota
Pokud se provozní teploty v aplikaci liší od těch, které jsou ve standardním rozsahu hodnot, informujte se v technických údajích a stanovte změny únosnosti.
Další provedení
Speciální provedení na vyžádání
Díra s drážkou pro pero dle UNI 6604, UNI 6607 a ISO 2941 (verze RBL).
