Specifikace
Typy

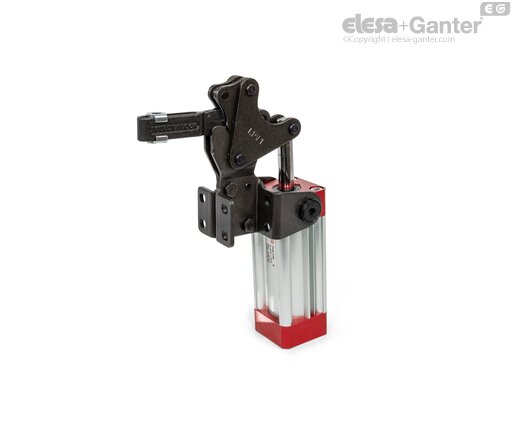

- Typ APV: Upínací rameno s drážkovaným otvorem a ¨dvěma přírubovými podložkami

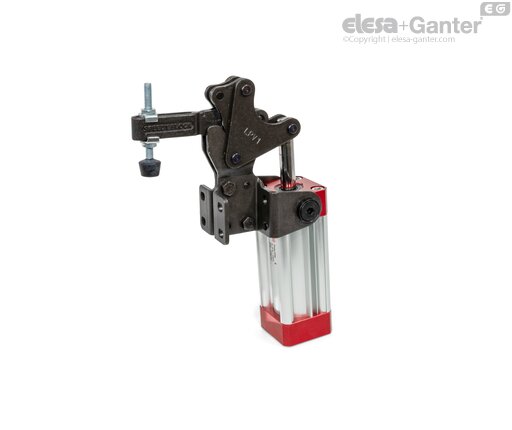

- Typ CPV: Upínací rameno s drážkovaným otvorem, dvěma přírubovými podložkami a upínacím šroubem GN 708.1

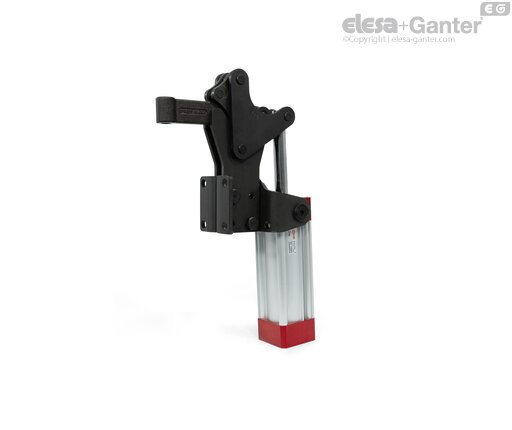

- Typ EPV: Upínací rameno s pouzdrem
Označení
- Označení M: Magnetický píst
Napínací mechanismus
Ocel
- Základna fosfátovaná
- Ložiskové čepy / ložisková pouzdra
- Dvojčinný pneumatický válec
- s nastavitelným tlumením koncové polohy
- max. tlak 6 barů
- mazány speciálním mazivem
Přírubové podložky GN 898 k typu APV/CPV
Ocel
Pozinkované, modrý pozink
Upínací šrouby GN 708.1 k typu CPV
- Ocel, pozinkovaná, modrý pozink
- Přítlačná podložka
- Tvrdost 85 Shore A ≈
- vulkanizovaná
- Tmavě šedá
- Typ A (rovná přítlačná plocha)
Informace
Rychloupínače a uzávěry „Longlife“ GN 962 mají vyztužené tělo a kalené a broušené ložiskové čepy / ložisková pouzdra. Proto jsou vhodné pro použití pro případy významného nárůstu sil a tam, kde se vyžaduje dlouhá životnost.
Aby byla zajištěna delší životnost mechanických částí a pneumatického válce, neměl by provozní tlak překročit hodnotu 6 bar. Na přívodní vzduchové potrubí se také montuje řídicí jednotka stlačeného vzduchu.
Upínače GN 962 jsou standardně vybaveny magnetickým pístem. Díky tomu je možná detekce koncové polohy pomocí snímačů GN 3380.
Bezpečnostní pokyny
Při instalaci, uvedení do provozu a používání je nutné dodržovat pokyny uvedené v návodu k použití. Ten je přiložen k výrobku nebo ho najdete v digitální podobě na webových stránkách elesa-ganter.cz.
