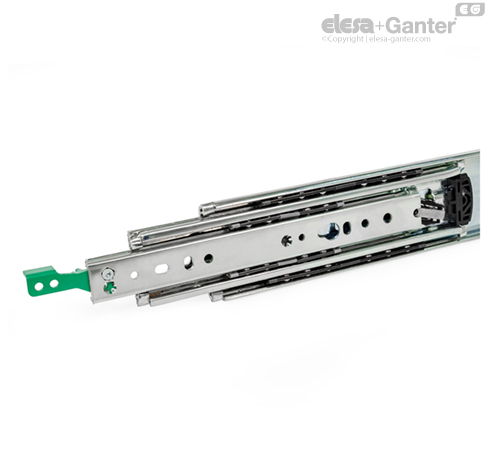

GN 1440-ML Teleskopická vedení S gumovým dorazem, zadní západkou, levé

Teleskopická vedení GN 1440 jsou určena ke svislé montáži ve dvojicích. Zdvih dosahuje ≈100 % jmenovité délky l₁ (plný výsuv). Patentované klece s plastovými kuličkami zajišťují mimořádně hladký běh vedení.

Teleskopická vedení různých typů, např. se západkou nebo bez západky lze volně kombinovat, proto se produkt GN 1440 dodává jako samostatná jednotka, a nikoli v páru. Z důvodu symetrické konstrukce mechanického provedení lze typ B i K namontovat buď na levou, nebo na pravou stranu nástavce.

Všechny montážní otvory jsou snadno přístupné bez dalších pomocných otvorů. Zobrazeny jsou pouze montážní otvory, ale na vedení mohou být přítomny další otvory související s výrobou a použitím vedení.

* Otvor lze použít pouze u typu B a K | ** Otvor lze použít pouze u typu B, MR a ML.

Aby uvedené zatěžovací síly F_S byly spolehlivě pohlceny v okolní struktuře, musí být využity všechny dostupné průchozí otvory vnějšího a vnitřního vedení o průměru (Ø) 6,6. Alternativně jsou k dispozici otvory s průměrem (Ø) 5,2. Prodloužené otvory o průměru Ø 6,6 x 3,4 v případě potřeby usnadňují seřízení během montáže. Nedojde-li k montáži upevňovacích šroubů, nosnost se sníží. K montážní lze použít tyto šrouby:

Gumové dorazy tlumí nárazy výsuvů v obou příslušných koncových polohách. Tato funkce minimalizuje hlučnost a prodlužuje životnost. Dorazy jsou připevněné k vedení a jsou z části skryté. Vyhovují tak požadavkům na tvar, materiál i tvrdost.

Pokud se ve směru vysouvání vyskytne větší statické nebo dynamické zatížení, měly by je pohltit vnější dorazy.

Typy MR / ML se používají tam, kde musí být vedení zajištěno v zadní koncové poloze. Tato funkce zabraňuje samovolnému vysunutí vedení, například v důsledku nakloněné polohy. V případě většího zatížení ve směru výsuvu v zajištěné poloze toto zatížení pohltí prvky doplňkových vnějších západek.

Při zavírání se mechanismus západky zajistí pružinou pomocí výstupku na vnější kolejnici. Stisknutím uvolňovací páky uvolníte vnitřní a střední vedení pro prodloužení. Zpátky do zasunuté polohy se mechanismus automaticky znovu zajistí opět pomocí výstupku na vnějších kolejnicích posunutím přes rampu.

Typ K se používá v situacích, kdy prodloužení musí po určitou dobu zůstat v poloze předního dorazu. Tato funkce umožňuje provádět údržbářské práce například při vysunuté zarážky. V případě většího zatížení v zajištěné poloze toto zatížení pohltí prvky doplňkových vnějších západek.

Aby se tato funkce aktivovala, musí být vedení vysunuto zcela vpřed, kde pomocí předepnuté zajišťovací páky automaticky zaskočí na své místo. Stisknutím páky vedení uvolníte, to se opět zasune.

U typů QR / QL se kombinují funkce typů MR, ML a K. Vnitřní a středové vedení zaskočí na místo v obou koncových polohách.

Na rozdíl od způsobu zajišťování u typu K se typ QR / QL ovládá vnitřním táhlem. Stiskem zelené páčky se aktivuje zajišťovací kolébkový spínač, který uvolní vodicí kolejnici a umožní zatažení nebo vysunutí.
