GN 890
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tělo
Ocel
Díly z plechu
Cementovaná ocel C10
Pozinkované, modrý pozink
Spojovací tyč
Ocel St 37
Pozinkované, modrý pozink
Ložiskové čepy (Ložiskové nýty)
cementované
Dvojčinný pneumatický válec
max. tlak 6 barů

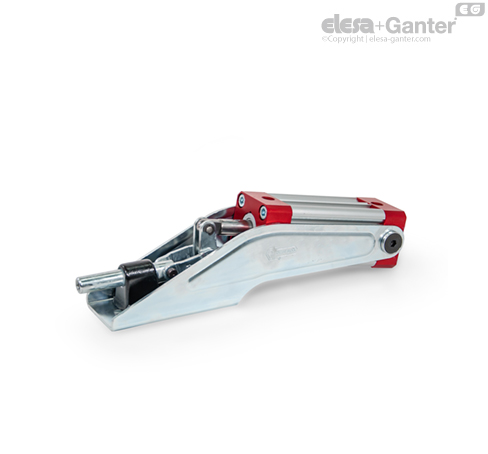

Pneumatické rychloupínače GN 890 mají stejný princip upínání a po stránce konstrukční a rozměrové se shodují s přímými rychloupínači GN 842.
Aby byla zajištěná delší životnost mechanických částí a pneumatického válce, neměl by provozní tlak překročit 6 barů a přiháněný stlačený vzduch by měl být přečišťován. Masivní montážní rám pro pneumatický válec byl navržený tak, aby zabránil vyčnívání čepů válce přes rám.
Rychloupínače mechanické GN 890 mají v pístu zabudovaný permanentní magnet. Pomocí polohových snímačů GN 3380, je možné detekovat koncovou polohu, například pro potřebu řízení provozu strojů.
