SPECIFIKACE
Typy
- Typ APVS: vidlicové upínací rameno, se dvěma montážními podložkami

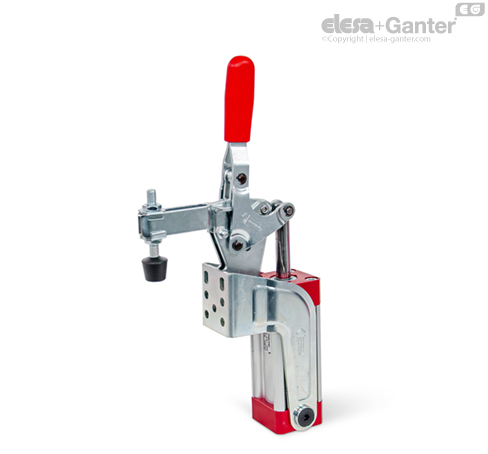

- Typ CPVS: vidlicové upínací rameno, se dvěma montážními podložkami a upínací šroub GN 708.1
- Typ EPVS: masivní upínací rameno
Označení
- Provedení M: magnetický píst
Díly z plechu
Cementovaná ocel C10
Pozinkované, modrý pozink
Ložiskové nýty
cementované
Ložiskové čepy pneumatického válce
cementované
Dvojčinný pneumatický válec
max. tlak 6 barů
Všechny pohyblivé díly
mazány speciálním mazivem
Pevná plastová rukojeť
barva červená, odolná vůči oleji
Upínací šroub GN 708.1, typ A
- Ocel, pozinkovaná, modrý pozink
- Přítlačná opěrka z pryže 85 Shore A
Informace
Pneumatické rychloupínače GN 862.1 mají stejnou konstrukci jako pneumatické rychloupínače GN 862.
Specifickým rysem těchto rychloupínačů je, že mohou být montované ve dvou různých rovinách a dále mohou být ovládané ručně pomocí ovládací páky. Například mohou být postupně upnuté dle potřeby a potom mohou být všechny rychloupínače uvolněné najednou pneumaticky.
Aby byla zajištěná delší životnost mechanických částí a pneumatického válce, neměl by provozní tlak překročit 6 barů a přiháněný stlačený vzduch by měl být přečišťován.
Rychloupínače mechanické GN 862.1 mají v pístu zabudovaný permanentní magnet. Pomocí polohových snímačů GN 3380, je možné detekovat koncovou polohu, například pro potřebu řízení provozu strojů.
