Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA), barva šedá.
Standardní provedení
Bezpečnostní řídicí jednotka pro kategorii 3 a 4.
- CN-SFT.115: standardní rozměry.

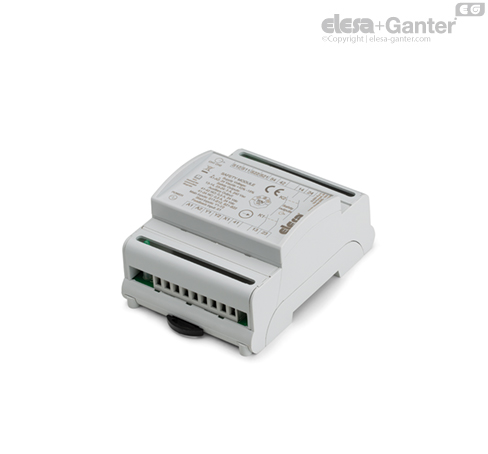

- CN-SFT.46: zmenšené rozměry.
Bloky kontaktů ve standardním provedení:
- NO-NC: 1 normálně otevřený kontakt + 1 normálně zavřený kontakt.
- NC-NC: 2 normálně zavřené kontakty NC.
Technické informace
Vlastnosti a použití
CN-SFT lze používat ve spojení s těmito produkty Elesa:
Bezpečnostní řídicí jednotka CN-SFT je schopná ovládat stav dvou kontaktů (bezpečnostní magnetické snímače Reed, nouzová tlačítka, mechanické bezpečnostní spínače, bezpečnostní blokování pro mobilní kryty): výstup se aktivuje stisknutím a uvolněním tlačítka START (reset), pouze pokud je normálně otevřený kontakt otevřený a normálně uzavřený kontakt je uzavřený (verze normálně otevřený – normálně uzavřený) nebo pouze pokud jsou oba normálně uzavřené kontakty uzavřené (verze normálně uzavřený – normálně uzavřený).
Sepnutí i jediného vstupního kontaktu má za následek bezpečnostní situaci, otevření bezpečnostních výstupů a zabránění jejich opětovnému uzavření i po novém sepnutí kontaktu a stisknutí tlačítka START (reset).
| Tabulka LED |
|---|
| Funkce | LED | Barva | Stav |
| Zdroj napájení | PWR | Zelená | on |
| Výstupy 13–14 a 23–24: OTEVŘENÉ | CH1 - CH2 | Zelená – Zelená | off - off |
| Výstup 41–42: OTEVŘENÝ |
| Výstup 41–54: UZAVŘENÝ |
| Výstupy 13–14 a 23–24: UZAVŘENÉ | CH1 - CH2 | Zelená – Zelená | on - on |
| Výstup 41–42: UZAVŘENÝ |
| Výstup 41–54: OTEVŘENÝ |
Elektrická připojení
Model CN-SFT.115-2NC a model CN-SFT.46-2NC
POZNÁMKA: Kontakt, který je normálně otevřený, když je kryt uzavřený, se považuje za normálně uzavřený vstup..
Model CN-SFT.115-1NC+1NO a model CN-SFT.46-1NC+1NO
POZNÁMKA: Kontakt, který je normálně uzavřený, když je kryt uzavřený, se považuje za normálně uzavřený vstup. Kontakt, který je normálně otevřený, když jsou dvířka uzavřená, se považuje za normálně otevřený vstup..
