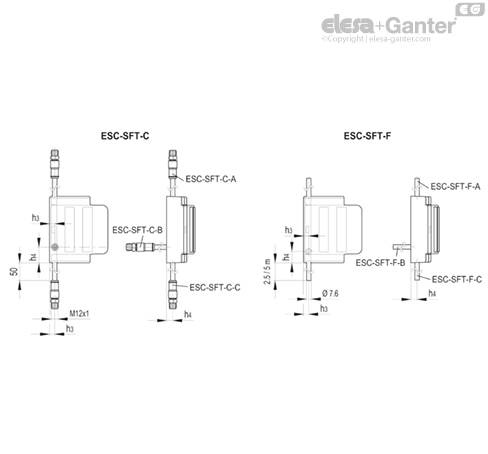

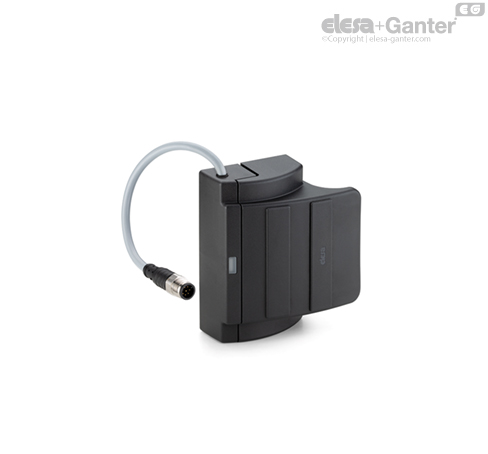

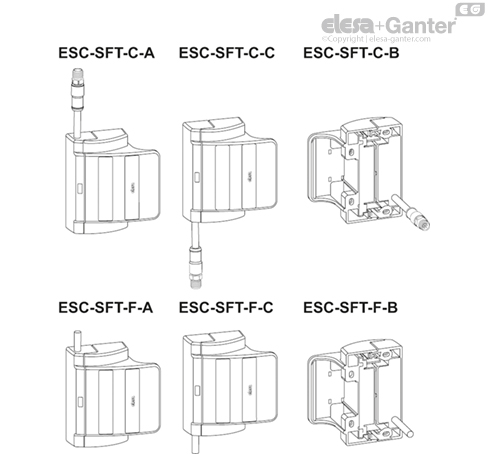

ESC-SFT-C-A Rukojeti s vestavěným bezpečnostním spínačem Konektor 8-pinů, horní axiální výstup

Vlastnosti a použití

Ochrana obsluhy: Rukojeť ESC-SFT je kódovaný snímač s redundantními kanály, který lze použít v bezpečnostních obvodech určených ke sledování stavu krytů nebezpečných částí stroje. V kombinaci s příslušnou certifikovanou řídicí logikou v případě náhodného otevření dvířek, krytů, ochranných krytů strojů nebo výrobních linek aktivuje přerušení napájecího obvodu stroje. Blokovací zařízení tvoří magnetický snímač a odpovídající akční člen (kódovaný magnet) zabudované do dvou prvků rukojeti. Přiblížení kódovaného magnetu ke snímači způsobí sepnutí kontaktů uvnitř snímače a odpovídající sepnutí bezpečnostních výstupů k němu připojené řídicí jednotky. Zelená LED svítí, když jsou dva prvky rukojeti v kontaktu a ochranný kryt je uzavřený. Rukojeť ESC-SFT je klasifikována jako magnetické blokovací zařízení typu 4 s nízkou úrovní kódování v souladu s normou EN14119. Při použití jako vstup do certifikované bezpečnostní řídicí jednotky (viz příslušenství na vyžádání) umožňuje vytvořit architekturu systému až do SIL3 podle normy IEC 62061 nebo kategorie 4 – PLe podle normy EN ISO 13849-1. Lze ji spojit se závěsem CFSQ nebo CFSW pro zvýšení úrovně bezpečnosti systému (systémy s různými principy fungování). Spínací vzdálenost snímačů je nezávislá na geometrii dvířek, na nichž je produkt nainstalován.

Západka s tlačítkem: Dvě části tvořící produkt (strana rukojeti a odpovídající strana součásti) jsou vybaveny systémem mechanického spojení, který umožňuje, aby dvířka zůstala uzavřená. Otevírací síla potřebná k otevření dvířek činí přibližně 2 kg.

Samovystředění: Rukojeť je ve své přiléhající části opatřena mechanickým samostředicím systémem, který kompenzuje případné vyosení dvířek nebo jejich prohnutí vlivem hmotnosti. Lze jej použít pro posuvná nebo otočná dvířka.

Funkce

Bezpečnostní systém tvoří řídicí jednotka a rukojeť fungující pouze v určitých konfiguracích (viz kombinace a možnosti zapojení s příslušnými kombinovanými bezpečnostními řídicími jednotkami).

Bezpečnostní rukojeť obsahuje jazýčkové kontakty, které se aktivují kódovanými magnety. Bezpečnostní řídicí jednotka převádí informace a prostřednictvím bezpečnostního výstupu přenáší stav ochran do řídicího systému.

Bezpečný stav je definován jako stav, ve kterém je rukojeť vzdálena od aktivačního magnetu.

Elektrická připojení

Elektrické připojení smí provádět pouze schválené osoby.

Připojovací kabel snímače nesmí být napnutý. Snímače musí být připojeny k řídicí jednotce podle navržených schémat (rovněž viz návod k obsluze řídicích jednotek).

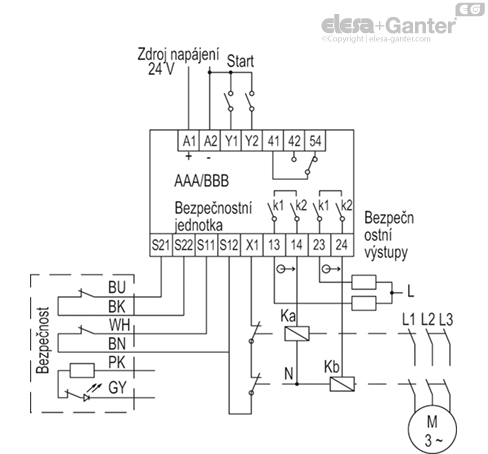

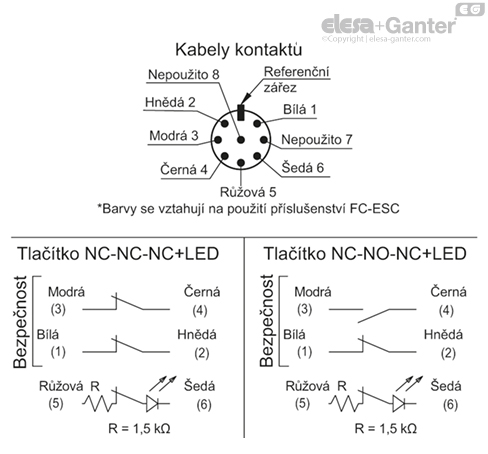

Schéma připojení jedné rukojeti k řídicím jednotkám CN-SFT.115-2NC, CN-SFT.46-2NC / CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO nebo ekvivalentním modelům. Rukojeť s kontakty „normálně uzavřený – normálně uzavřený“ musí být připojena k řídicí jednotce CN-SFT.115-2NC / CN-SFT.46-2NC, rukojeť s kontakty „normálně uzavřený – normálně otevřený“ musí být připojena k řídicí jednotce CN-SFT.115-1NC+1NO / CN-SFT.46-1NC+1NO. V každém případě je dobré přečíst si návod k obsluze bezpečnostní řídicí jednotky, abyste si ověřili správné zapojení produktu.

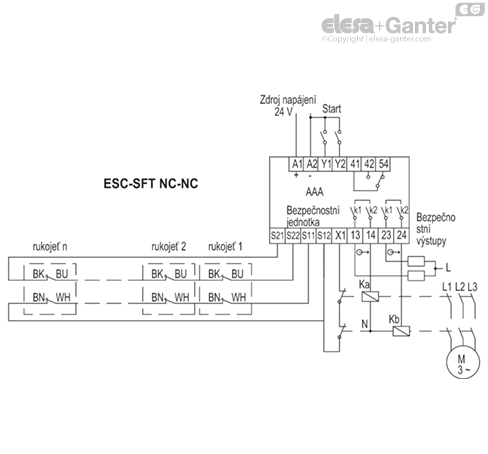

Schéma připojení jedné rukojeti k řídicím jednotkám CN-SFT.115-2NC / CN-SFT.46-2NC nebo ekvivalentním modelům v případě více rukojetí s kontakty „normálně uzavřený – normálně uzavřený“.

• Kanály 1 (BU-BK, NC) sériově

• Kanály 2 (WH-BN, NC) sériově

V každém případě je dobré přečíst si návod k obsluze bezpečnostní řídicí jednotky, abyste si ověřili správné zapojení produktu.

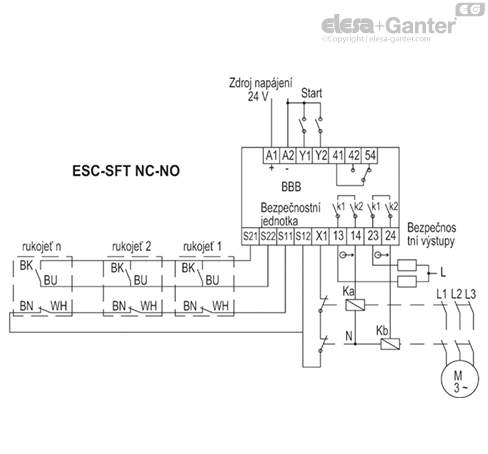

Schéma připojení jedné rukojeti k řídicím jednotkám CN-SFT.115-1NC+1NO / CN-SFT.46-1NC+1NO nebo ekvivalentním modelům v případě více rukojetí s kontakty „normálně uzavřený – normálně otevřený“.

• Kanály 1 (BU-BK, NO) paralelně

• Kanály 2 (WH-BN, NC) sériově

V každém případě je dobré přečíst si návod k obsluze bezpečnostní řídicí jednotky, abyste si ověřili správné zapojení produktu.



Příslušenství na vyžádání

• CN-SFT: Bezpečnostní řídicí jednotka pro kategorii 3 a 4.

• FC-ESC: délka prodlužovacího kabelu s délkou 2,5 nebo 5 m.

Montážní pokyny

• Namontujte odpovídající část rukojeti na rám a rukojeť na dvířka pomocí upevňovacích desek (součást dodávky) a umístěte je mezi šrouby TCEI M5 a rukojeť. Protáhlé otvory usnadňují instalaci produktu.

• Zapojení proveďte podle uvedeného elektrického schématu.

• Doporučuje se použít v bezpečnostním vedení externí rychlou pojistku.

• Produkt nepoužívejte v prostředí se silnými magnetickými poli.

• Montáž je povolena pouze bez napětí.

• Montáž lze provést na libovolné místo za předpokladu, že aktivní plochy bezpečnostního snímače a akčního členu jsou proti sobě.

• Snímač montujte pouze na rovný povrch.

• Pokud je to možné, nemontujte snímač a akční člen na povrchy vyrobené z feromagnetického materiálu. Doporučuje se použít nemagnetickou distanční podložku o tloušťce minimálně 5 mm. Doporučuje se rovněž použít nemagnetické upevňovací šrouby.

• Nevystavujte snímač a akční člen silným vibracím a otřesům.

• Uchovávejte mimo dosah železných částic.

• Mezi rukojeťmi ponechte minimální montážní vzdálenost 50 mm.

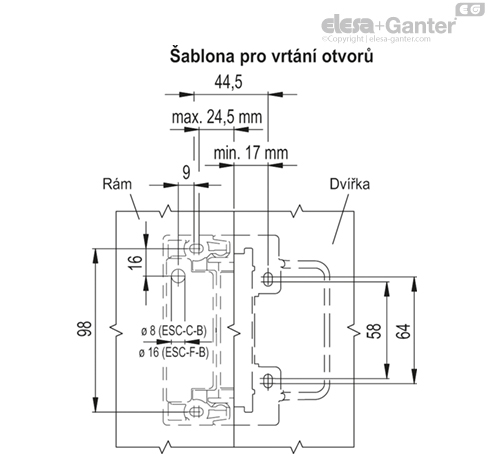

• K zajištění minimální vzdálenosti mezi otvory na straně dvířek a rámu lze použít vrtací šablonu.



Bezpečnostní opatření

Před použitím produktu musí být provedeno posouzení rizik souvisejících se strojem podle těchto norem:

• EN ISO 13849-1, Bezpečnost strojních zařízení – Bezpečnostní části ovládacích systémů – Část 1: Obecné zásady pro konstrukci;

• EN ISO 14119, Bezpečnost strojních zařízení – Blokovací zařízení spojená s ochrannými kryty;

• EN 60204-1, Bezpečnost strojních zařízení – Elektrická zařízení strojů;

• EN 60947-5-3, Spínací a řídicí přístroje nízkého napětí – Část 5-3: Přístroje a spínací prvky řídicích obvodů – Požadavky na bezdotykové přístroje s definovaným chováním při poruše (PDDB)

• Rukojeť ESC-SFT plní funkci osobní ochrany. Nesprávná instalace nebo manipulace může způsobit vážné zranění osob. Zejména se nesmí rukojeť přemosťovat (zkratovat kontakty), posouvat, demontovat nebo jinak měnit její účinnost.

• Bezpečný provoz je zajištěn pouze tehdy, je-li systém, tedy bezpečnostní rukojeť + řídicí jednotka CN-SFT.115-2NC, CN-SFT.46-2NC/CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO nebo srovnatelná, kompletní. Pokud je rukojeť použita bez vhodné řídicí jednotky, odpovědnost nese montér systému/stroje.

• Kompletní bezpečnostní systém se obecně skládá z mnoha signalizačních zařízení, snímačů a řídicích jednotek. Za správný a bezpečný provoz celého systému je odpovědný výrobce stroje nebo montér.

Údržba a kontroly

V pravidelných intervalech odstraňujte z rukojeti veškeré železné částice. K čištění rukojeti používejte pouze čisticí prostředky neobsahující rozpouštědla..

Další bezpečnostní opatření (EN ISO 14119:2013, tabulka 3)

Je povinné pravidelně (nejpozději na začátku každé směny trvající 8 hodin) kontrolovat správnou funkci rukojetí kontrolou těchto faktorů:

• správné spínání každé rukojeti kontrolou:

a) zda se při otevření ochranného krytu, ke kterému je rukojeť připevněna, otevřou bezpečnostní výstupy připojené řídicí jednotky,.

b) zda se při zavření tohoto krytu sepnou bezpečnostní výstupy řídicí jednotky po každém příkazu ke spuštění,.

• bezpečného upevnění rukojeti,.

• správného zajištění připojení..

Monitorovací funkci zařízení musí provádět bezpečnostní řídicí jednotka připojená při každém zásahu samotného zařízení.

Pokud po uzavření všech ochran a po případném příkazu ke spuštění řídicí jednotka neaktivuje své bezpečnostní výstupy, nevypínejte a nezapínejte řídicí jednotku; pokračujte v kontrole, zda nejsou otevřené kryty, a proveďte kontroly uvedené výše v bodech a) a b).

V případě poruchy nebo opotřebení je třeba poškozený systém vyměnit.

Záruční krytí i odpovědnost výrobce zaniká za těchto okolností:

• pokud nebyly dodrženy pokyny,.

• nebyly dodrženy bezpečnostní předpisy,.

• elektroinstalaci a připojení neprovedl oprávněný pracovník,.

• nebyly prováděny provozní kontroly,.

• produkt byl upraven..
