CN-SFT.115
CN-SFT
Bezpečnostní řídicí jednotka pro kategorii 3 a 4
Technopolymer
Standardní rozměry
Technopolymer
Standardní rozměry

78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Technopolymer na bázi polyamidu (PA), barva šedá.

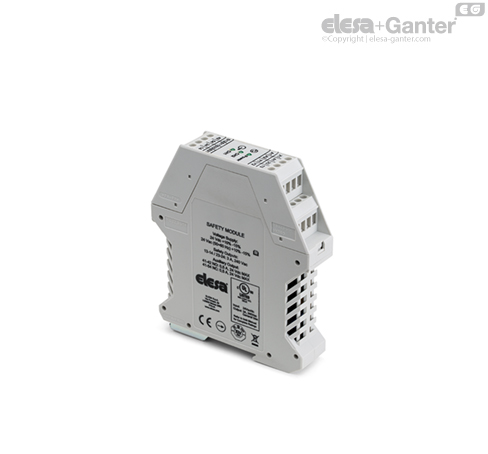

Bezpečnostní řídicí jednotka pro kategorii 3 a 4.
Bloky kontaktů ve standardním provedení:
CN-SFT lze používat ve spojení s těmito produkty Elesa:

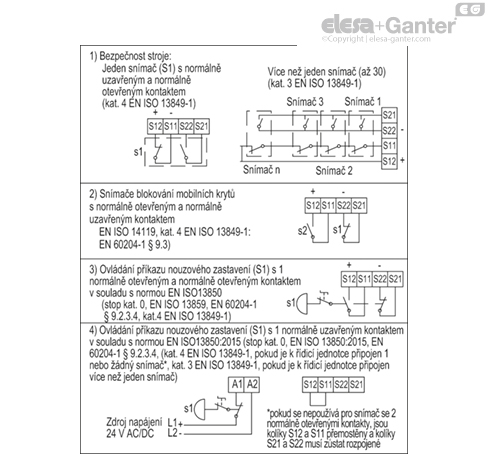

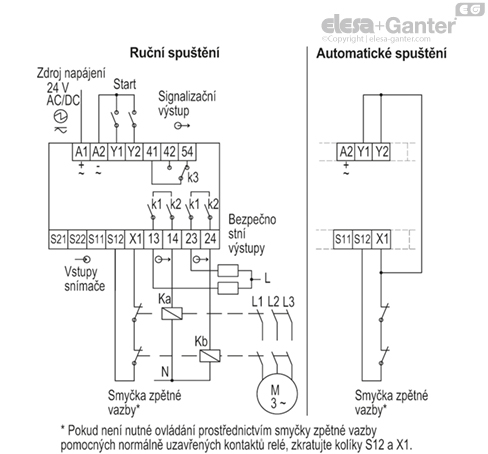

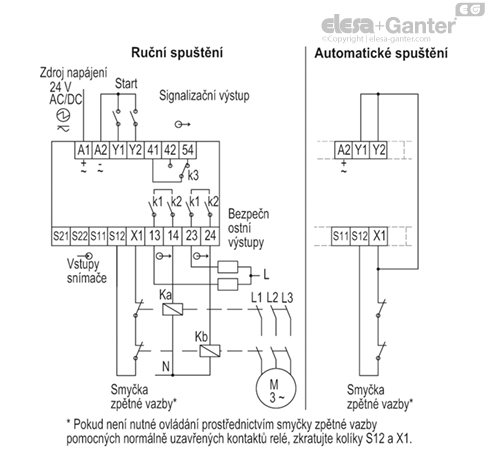

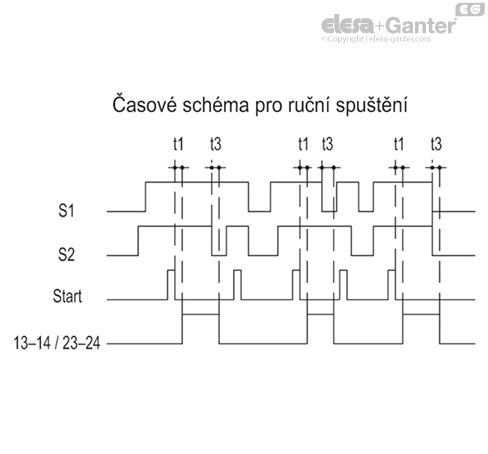

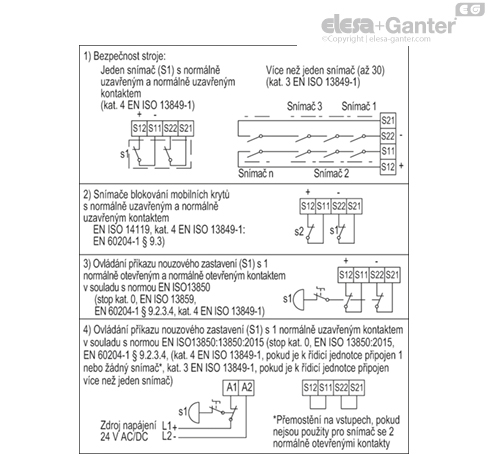

Bezpečnostní řídicí jednotka CN-SFT je schopná ovládat stav dvou kontaktů (bezpečnostní magnetické snímače Reed, nouzová tlačítka, mechanické bezpečnostní spínače, bezpečnostní blokování pro mobilní kryty): výstup se aktivuje stisknutím a uvolněním tlačítka START (reset), pouze pokud je normálně otevřený kontakt otevřený a normálně uzavřený kontakt je uzavřený (verze normálně otevřený – normálně uzavřený) nebo pouze pokud jsou oba normálně uzavřené kontakty uzavřené (verze normálně uzavřený – normálně uzavřený).
Sepnutí i jediného vstupního kontaktu má za následek bezpečnostní situaci, otevření bezpečnostních výstupů a zabránění jejich opětovnému uzavření i po novém sepnutí kontaktu a stisknutí tlačítka START (reset).
Tabulka LED | |||
---|---|---|---|
Funkce | LED | Barva | Stav |
Zdroj napájení | PWR | Zelená | on |
Výstupy 13–14 a 23–24: OTEVŘENÉ | CH1 - CH2 | Zelená – Zelená | off - off |
Výstup 41–42: OTEVŘENÝ | |||
Výstup 41–54: UZAVŘENÝ | |||
Výstupy 13–14 a 23–24: UZAVŘENÉ | CH1 - CH2 | Zelená – Zelená | on - on |
Výstup 41–42: UZAVŘENÝ | |||
Výstup 41–54: OTEVŘENÝ |
POZNÁMKA: Kontakt, který je normálně otevřený, když je kryt uzavřený, se považuje za normálně uzavřený vstup..
POZNÁMKA: Kontakt, který je normálně uzavřený, když je kryt uzavřený, se považuje za normálně uzavřený vstup. Kontakt, který je normálně otevřený, když jsou dvířka uzavřená, se považuje za normálně otevřený vstup..
