Informace

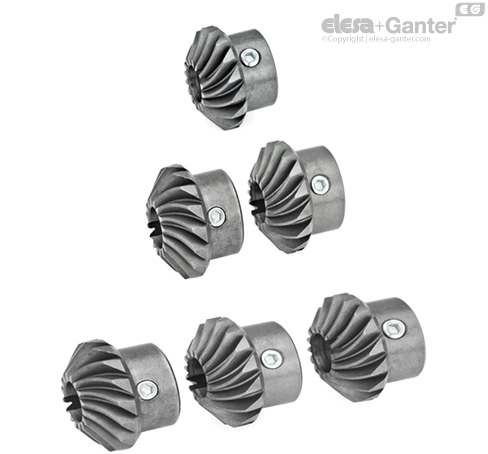

Kuželová ozubená kola GN 297 se používají pro úhlové převody / T-převody ve spojení s lineárními mechanismy / převodovými jednotkami GN 391a pouzder GN 298 .
Spirální ozubení umožňuje jak nastavení požadované vůle, tak nastavení správné polohy kuželových kol. Takto nastavený převod pracuje s minimální hlučností.
Pro úhlový převod jsou potřeba dvě kuželová kola, pro T-převod jsou potřeba tři kuželová kola. Kuželová kola jsou k dispozici jako sady typu W nebo typu T.
Pamatujte, že párovaná mohou být pouze kuželová kola s opačným stoupáním. Převod je vždy 1:1, protože kola mají vždy stejný počet zubů.
Příklady použití
Dva rovnoběžné lineární mechanismy GN 291 jsou spojené s převodovou jednotkou GN 391.
Montážní pouzdra GN 298 pro úhlové převody (Typ W), včetně kuželových ozubených kol GN 297 a další převodová jednotka GN 391 spojí ruční kolo se sestavou. Ruční kolo je orientované kolmo k ose pohybu.

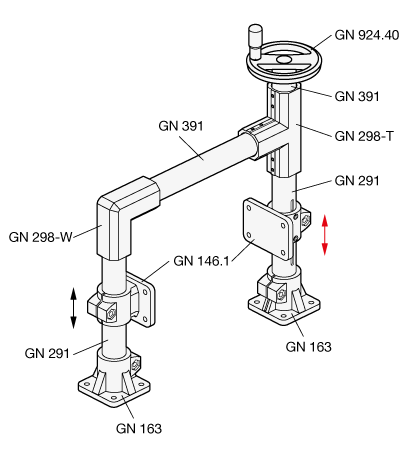

Dva jezdci s boční přírubou GN 146.1 se pohybují paralelně. Dva lineární mechanismy GN 291 jsou spojené převodovou jednotkou GN 391.
Montážní pouzdra GN 298 pro úhlové převody (Typ W) a pro T-převody (Typ T), včetně kuželových ozubených kol GN 297 a další převodová jednotka GN 391 spojí ruční kolo se sestavou. Ruční kolo je orientované rovnoběžně k ose pohybu.
