SPECIFIKACE
Typy

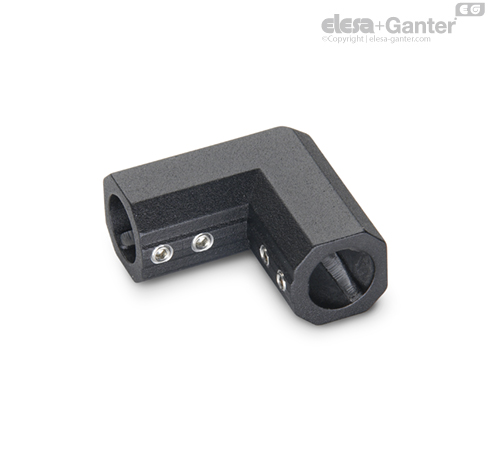

- Typ W: montážní pouzdra pro úhlové převody
- Typ T: montážní pouzdra pro T-převody
práškově lakováno
barva černá, RAL 9005, povrch s texturou SW
Upínací šrouby
Nerezová ocel
Informace
Montážní pouzdra GN 298 se používají pro úhlové převody / T-převody ve spojení s kuželovými ozubenými koly GN 297 a lineárními mechanismy / převodovými jednotkami. Úhlové převody / T-převody jsou navržené pro odklon přenosu kroutícího momentu lineárního mechanismu / převodové jednotky o 90°.
Součástí všech dodávek je návod k použití obsahující další informace a podrobnosti.
Montáž lineárních mechanismu

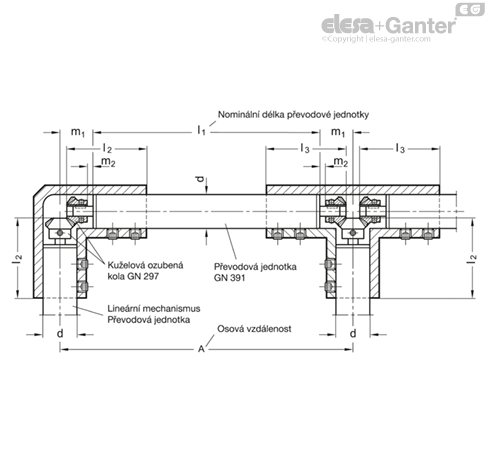

Montáž lineárních mechanismu a převodových jednotek s kuželovými ozubenými koly v montážních pouzdrech GN 298
| d Ø lineárními mechanismy / převodovými jednotkami | l2 | l3 | m1 | m2 | Kuželové ozubené kolo | Základna | Délka přenosové jednotky GN 391: l1 = A - 2 x m1 |
| 18 | 41 | 40 | 20 | 4 | GN 297-17,5-K6 | GN 298-28-B18-W/T-SW |
| 30 | 58 | 57 | 26 | 1 | GN 297-26-K8 | GN 298-40-B30-W/T-SW |
| 40 | 75.5 | 73.5 | 32 | 1 | GN 297-35-K12 | GN 298-50-B40-W/T-SW |
| 50 | 90.5 | 87.5 | 32 | 1 | GN 297-35-K12 | GN 298-60-B50-W/T-SW |
Příklady použití
Dva rovnoběžné lineární mechanismy GN 291 jsou spojené s převodovou jednotkou GN 391.
Montážní pouzdra GN 298 pro úhlové převody (Typ W), včetně kuželových ozubených kol GN 297 a další převodová jednotka GN 391 spojí ruční kolo se sestavou. Ruční kolo je orientované kolmo k ose pohybu.
Dva jezdci s boční přírubou GN 146.1 se pohybují paralelně. Dva lineární mechanismy GN 291 jsou spojené převodovou jednotkou GN 391.
Montážní pouzdra GN 298 pro úhlové převody (Typ W) a pro T-převody (Typ T), včetně kuželových ozubených kol GN 297 a další převodová jednotka GN 391 spojí ruční kolo se sestavou. Ruční kolo je orientované rovnoběžně k ose pohybu.
