GN 291-SCR
GN 291
Lineární mechanismy
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
* obvykle nebývá skladem
Vodící trubka
Trubka DIN 2391
Ocel, pochromovaná SCR
Trubka DIN 2462
Nerezová ocel AISI 304 NI
* obvykle nebývá skladem
Vodící trapézový šroub
Nerezová ocel AISI 303
Vodící matice
Dělová slitina
Koncová krytka
Plast
Kromě standardních délek dráhy jezdce, uvedených v tabulce pro lineární mechanismy GN 291, je k dispozici jakákoliv délka až do maximální možné délky.
Vedle rozsáhlého výběru trubkových spojek, existuje také řada dalších dílů pro montáž na lineární mechanismy, za účelem vytvoření kluzných jednotek.
Pro měření pohybu a polohování jezdců lineárních mechanismů, může být použitý digitální nebo analogový ukazatel polohy a vodící trubka může být vybavená podélnou stupnicí.
| Ø Lineárního mechanismu | Fx v N | Fy v N | - | - | Fz v N | - | - | Mx v Nm | My v Nm | Mz v Nm |
| l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - | ||
| 18 | 400 | 80 | - | - | 65 | - | - | 1.5 | 4.5 | 4.5 |
| 30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6.5 | 15 | 15 |
| 40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
| 50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
| 60 | 2600 | 4550 | 1500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
Údaje o zatížení jsou platné pro lineární mechanismy GN 291, GN 292 GN 293 vyrobené z oceli (SCR) nebo z nerezové oceli (NI). Uvedené síly Fy a Fz mohou způsobit průhyb trubky cca 0,5 mm.

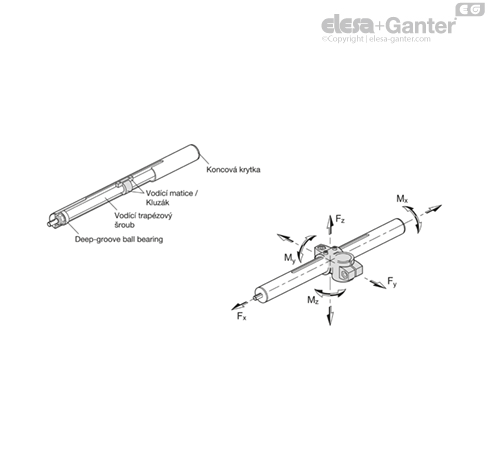

Vodící matice se pohybuje v axiálním směru pomocí vodícího trapézového šroubu, který je uložený v kuličkovém ložisku. Kluzák poskytuje antirotační oporu a tím zajistí axiální pohyb jezdce. Lineární mechanismy jsou určené pro ovládání ručním kolem.
Přesnost polohování je 0,2 mm / 300 mm posuvu, maximální zpětná vůle je 0,1 mm.
Vodící trubky jsou dostupné z pochromované oceli (SCR) nebo z nerezové oceli (NI). Jsou vyrobené s tolerančním pásmem přesných ocelových trubek DIN 2391 nebo DIN 2462.
Široká nabídka doplňkových dílů je k dispozici v sortimentu trubkových spojek. Ty slouží pro uchycení na lineární mechanismy a vylepšení jejich funkce.
Pro měření posuvu nebo k určení polohy mohu být osazeny digitálními ukazateli polohy (DD52R / DD51).
V aplikacích, kde se vyskytuje vysoké namáhání krutem Mx, by měly být přednostně použité lineární mechanismy se čtvercovou trubkou nebo provedení s dvojitou trubkou.
Široká nabídka různých dílů z programu trubkových spojek je k dispozici pro potrubí se čtyřhranným průřezem. Jezdci se skládají ze dvou dílů proto, aby se nezvyšovaly nároky na přesnost čtyřhranných trubek.
pro standardní délky zdvihu l1 lineárních mechanismů GN 291

| Ø Lineárního mechanismu | l1 | l2 | l3 | z |
| Zdvih | ||||
| (Standradní délky) | Délka stupnice resp. nejvyšší číslo | |||
| 18 | 65 | 82.5 | 147.5 | 90 |
| 18 | 165 | 82.5 | 247.5 | 190 |
| 18 | 265 | 82.5 | 347.5 | 290 |
| 30 | 100 | 122.5 | 222.5 | 120 |
| 30 | 150 | 122.5 | 272.5 | 120 |
| 30 | 200 | 122.5 | 322.5 | 220 |
| 30 | 300 | 122.5 | 422.5 | 320 |
| 40 | 70 | 142.5 | 217.5 | 90 |
| 40 | 170 | 142.5 | 317.5 | 190 |
| 40 | 220 | 142.5 | 367.5 | 240 |
| 40 | 270 | 142.5 | 417.5 | 290 |
| 40 | 320 | 142.5 | 467.5 | 340 |
| 50 | 65 | 147.5 | 217.5 | 90 |
| 50 | 115 | 147.5 | 267.5 | 190 |
| 50 | 215 | 147.5 | 367.5 | 240 |
| 50 | 265 | 147.5 | 417.5 | 290 |
| 50 | 315 | 147.5 | 467.5 | 340 |
| 60 | 220 | 182.5 | 402.5 | 240 |
| 60 | 720 | 182.5 | 902.5 | 740 |

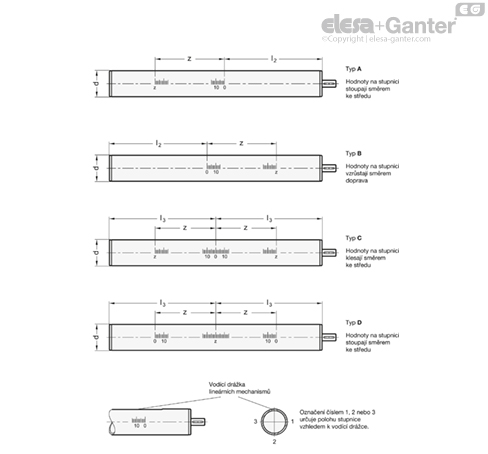

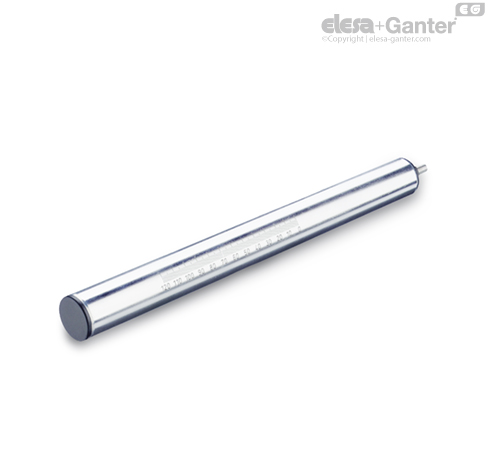

Stupnice přesně vyrytá laserem
Podélné stupnice GN 299 typu A a B se obvykle používají ve spojení s lineární mechanismy GN 291 a GN 291.1, stupnice typu C a D se obvykle používají pro lineární mechanismy GN 292 a GN 293.
Podélné stupnice mohou být objednány pouze s lineárními mechanismy.
