SPECIFIKACE
Provedení z oceli
Vodící trubka
Trubka DIN 2391

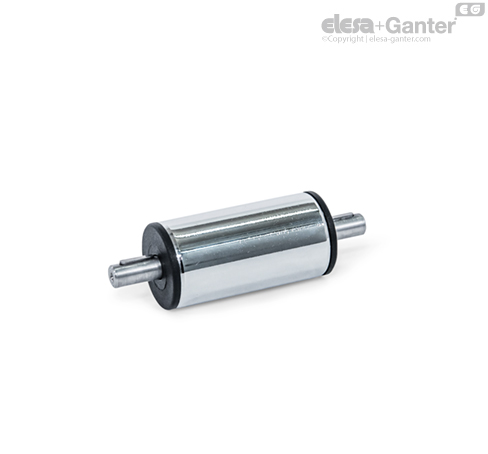

Ocel, pochromovaná SCR
Provedení z nerezové oceli
Vodící trubka
Trubka DIN 2462
Nerezová ocel AISI 304 NI
Páka
Ocel nebo nerezová ocel
kuličkové ložisko
Koncová krytka
Plast
Informace
Převodové jednotky GN 391 se obvykle používají ve spojení s lineárními mechanismy. Jsou navržené pro přenos rotačního pohybu na ovládání lineárních mechanismu do jiné polohy nebo místa.
Převodová jednotka ve standardní délce l1 má speciální design. Je navržená, společně s úhlovými převody, pro natočení ovládací osy lineárního mechanismu (ručního kola) o 90°.
Jako u lineárních mechanismu, tak i zde je možné namontovat digitální ukazatele polohy.
Příklady použití
Dva rovnoběžné lineární mechanismy GN 291 jsou spojené s převodovou jednotkou GN 391.
Montážní pouzdra GN 298 pro úhlové převody (Typ W), včetně kuželových ozubených kol GN 297 a další převodová jednotka GN 391 spojí ruční kolo se sestavou. Ruční kolo je orientované kolmo k ose pohybu.
Dva jezdci s boční přírubou GN 146.1 se pohybují paralelně. Dva lineární mechanismy GN 291 jsou spojené převodovou jednotkou GN 391.
Montážní pouzdra GN 298 pro úhlové převody (Typ W) a pro T-převody (Typ T), včetně kuželových ozubených kol GN 297 a další převodová jednotka GN 391 spojí ruční kolo se sestavou. Ruční kolo je orientované rovnoběžně k ose pohybu.
