Hlavní specifikace
Závitové pouzdro
Speciální SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, modrá barva RAL 5005.
Pístek
Nerezová ocel AISI 303.
Doporučená tolerance otvoru pro zasunutí čepu je H7.
Rukojeť
Vysoce odolný technopolymer na bázi polyamidu (PA), modrá barva RAL 5005, matný povrch.
Vyrobeno ze surovin vyhovujících FDA (FDA CFR.21 a EU 10/2011).
Pružina
Nerezová ocel AISI 302.
Pojistná matice
NTT-VD: Speciální SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, modrá barva RAL 5005.
Dostupné jsou také jako příslušenství prodávané samostatně (viz. tabulka).
Standardní provedení
- PMT.100-SST-A-VD: bez pojistné matice.

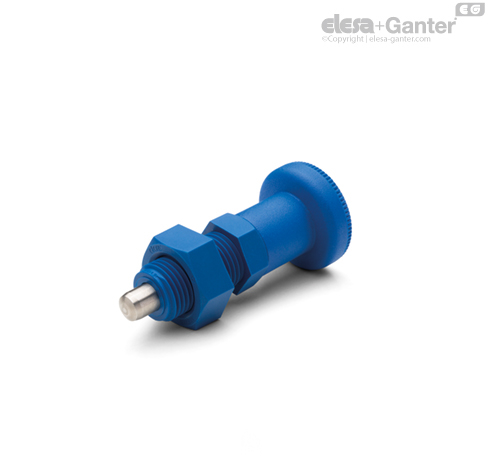

- PMT.100-SST-AK-VD: s pojistnou maticí, dodává se v nesestaveném stavu.
Pokyny pro použití
Montážní pokyny
Ujistěte se, že na závitovém otvoru pro sestavu pružinového pístku nezůstaly žádné zbytky po obrábění (viz obr. 1). V otvoru neprovádějte žádné zkosení (viz obr. 2).
Výrobek ze SUPER-technopolymeru zhotovený technologii společnosti ELESA, rozměry závitového pouzdra a čepu podle standardů GN 617 společnosti Otto Ganter GmbH & Co. KG.
Další provedení
Další standardní provedení
PMT.101-SST-VD: Pružinové pístky s aretací polohy.
Příslušenství
Příslušenství na vyžádání
NTT-VD: Speciální SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, modrá barva RAL 5005.
| Kód | Označení |
| 191083 | NTT-M10x1-VD |
| 191085 | NTT-M12x1,5-VD |
| 191087 | NTT-M16x1,5-VD |
| 191089 | NTT-M20x1,5-VD |
