GN 817.7-A
GN 817.7
Pružinové pístky
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Typy
Označení
Nerezová ocel AISI 303
Čep pístku s kaleným povrchem
Těsnění pístní tyče
Polyuretan PUR
Těsnění pístu a o-kroužek
Butadien-akrylonitrilový kaučuk (NBR)
Magnet
Neodym, železo, bór (NdFeB)
Snímač
příchytka snímače
Polyacetal (POM), barva černá
Šestihranné matice ISO 8675
Nerezová ocel AISI 304

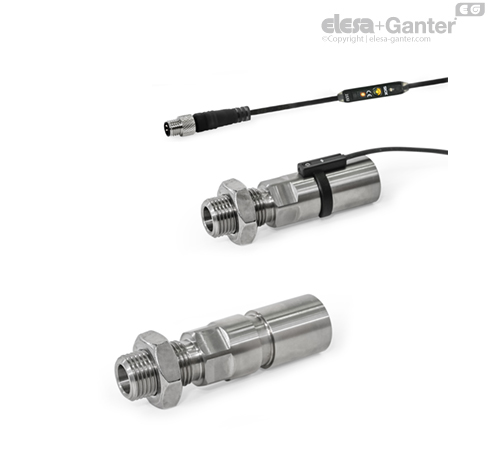

Pneumaticky ovladatelné odpružené pístky GN 817.7 z nerezové oceli lze snadno a bezpečně integrovat do automatizovaných procesů a umísťovat v polohách, kde není možné ruční ovládání odpružených pístků. Díky použitému materiálu jsou odpružené pístky vhodné také pro agresivnější prostředí.
Integrovaný magnet umožňuje elektronické dotazování na polohu čepu pístku pomocí snímače. Polohy koncových dorazů (odpovídající vysunuté a zasunuté poloze) jsou programovány prostřednictvím ovládacího prvku na kabelu snímače. Každý z těchto dorazů vysílá signál vysoké úrovně, který je vizualizován pomocí příslušné LED a který může být zpracováván například řídicím systémem stroje.
Elektronické obvody snímačů jsou přístupné také prostřednictvím vstupního/výstupního propojovacího vedení a poskytují schopnost nastavovat a odečítat polohy spínacích bodů a blokovat programovací tlačítko na ovládacím prvku. Aby bylo zamezeno možnosti rušení, neměla by na odpružený pístek působit žádná magnetická pole. Pneumatické odpružené pístky se dodávají s pojistnou maticí. Volně umístěnými součástmi dodávky jsou také snímač, spona snímače a šestihranný zástrčný klíč, vše s kódováním BS0,4.
Při montáži spony snímače lze určit libovolnou radiální polohu kabelu snímače.
Montážní kroky:
1. Ze strany vložte snímač do příchytky snímače.
2. Utáhněte šroub snímače s šestihrannou hlavou.
3. Zasuňte sponu snímače do prstencové drážky odpruženého pístku a poté v případě potřeby upravte polohu otočením.
4. Během uvádění do provozu naprogramujte koncové polohy snímače prostřednictvím ovládacího prvku nebo vstupního/výstupního propojovacího vedení podle návodu k obsluze, který byl se snímačem dodán.
| Pneumatické vlastnosti | |
| Provozní tlak | 4 - 6 barů |
| Pracovní médium | Filtrovaný, vysušený vzduch, bez přísady nebo s přísadou oleje |
| Teplotní rozsah | -20 °C ... +80 °C |
| Elektrické vlastnosti snímače | ||
| Funkce výstupu | 2x Normálně otevřeno (NO) | |
| Typ výstupu | 2x PNP | |
| Napájecí napětí | 12 - 30 V DC | |
| Trvalý proudt Ia | ≤ 100 mA | |
| Způsoby připojení | 4pólový konektor M8x1, | |
| Zástrčka (S) | volně otočný, s připojením pomocí rýhovaného šroubu | |
| Typ ochrany | IP 67 | - |
| Spotřeba | ≤ 15 mA | - |
| Pokles napětí | ≤ 2,2 V | - |
| Stupeň krytí | III | - |
| Teplotní rozsah | -20 °C ... +75 °C | - |
| Odolnost proti rázům a vibracím | 30 g, 11 ms / 10 ... 55 Hz, 1 mm | - |
| EMV | Podle normy EN 60947-5-2 | - |
| Ochrana před obrácením polarity | Ano | - |
| Ochrana před zkratováním | Ano | - |
| Potlačení aktivačního impulzu | Ano | - |
| Komunikační rozhraní | IO-Link (V1.0) | - |
| Doba cyklu 2,3 ms | - | |
| Délka procesních dat 2 bity | - | |
| Struktura procesních dat: | - | |
| Bit 0 = spínací signál Q1 | - | |
| Bit 1 = spínací signál Q2 | - | |
| Bit 2...7 = prázdný | - | |
| Schválení, prohlášení o shodě | ||
