Hlavní specifikace
Těleso páky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva šedo-černá, matný povrch.
Tlačítko
Technopolymer, šedočerná barva, leštěný povrch
Elastická vidlice a elastický kroužek
Technopolymer na bázi acetalu (POM), barva černá.
Pojistné lanko
Pojistné lanko a připojovací koncovky z technopolymeru na bázi acetalu (POM), barva černá.
Kroužek z nerezové oceli NERINOX.
Koncovku je možné připevnit samořezným šroubem ø 4,8 mm UNI EN ISO 7050 nebo šroubem M5 se zapuštěnou hlavou UNI EN ISO 10642.
Standardní provedení
Upínací prvek s připevňovacím čepem vyrobený z technopolymeru vyztuženého skelnými vlákny, barva černá, drážkovaná předřazená část pro usnadnění počátečního záběru. Vratná pružina z nerezové oceli AISI 302.
- ERX-SST-LP: Pouzdro z nerezové oceli AISI 303, slepý závitový otvor.

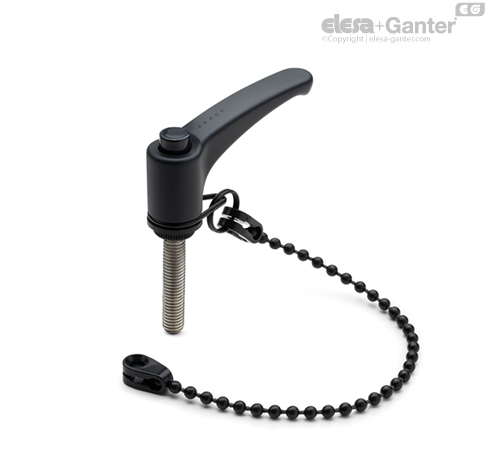

- ERX-SST-p-LP: Závitový kolík z nerezové oceli AISI 303, zkosený plochý konec podle UNI 947: ISO 4753 (informace v kapitole Technická data).
Technické informace
Vlastnosti a použití
Vidlice mezi rukojetí a elastickým kroužkem se může volně otáčet. Elastický člen k pojistnému lanku upevňuje spirálový kroužek. Přijaté řešení umožňuje ergonomické použití rukojeti, aniž by při utahování a seřizování překážel řetízek.
Vhodné tam, kde je třeba zamezit ztrátě rukojeti.
Pro aplikace, ve kterých je řetízek upevněn výš, než rukojeť. Doporučuje se ponechat řetízek lehce prověšený, aby se nedotýkal rukojeti.
Zvláště vhodné v případě, kdy je úhel otočení páky omezený nedostatkem místa.
Ve srovnání s jinými typy regulovatelných pák s ocelovým připevňovacím šroubem má toto řešení následující výhody:
- zcela izoluje ruce obsluhy od elektrického výboje
- nejsou viditelné žádné ocelové části které by rezivěly
- pohodlnější uvolnění páky.
Odolnost proti namáhání
Regulovatelné páky se obecně používají v případech, kdy je vyžadováno opakované upínání s vysokou četností.
Proto je odolnost proti namáhání páky velmi důležitá (zvláště počet utahovacích cyklů) a to zejména pevnost plastového ozubení, které přenáší sílu z páky na závitové pouzdro nebo závitový čep.
Četné zkoušky prováděné v laboratořích na odpovídajícím zařízení umožňují simulovat nejobtížnější pracovní podmínky. Ukazují, že nastavitelná rukojeť ERX.78 vydrží beze změny více než 100 000 upínacích cyklů při působící síle 490 N (viz. graf).
Volba vhodných materiálů a konstrukce jednotlivých dílů, ze kterých se vyrábí regulovatelné páky ELESA, umožňují dosáhnout při normálních pracovních podmínkách daleko vyšších hodnot odolnosti proti namáhání, než mají běžně používané páky.
Pokyny pro použití
Pokyny pro použití
Chcete-li provést nastavení při utahování, zvedněte rukojeť, aby se uvolnil ozub upínacího prvku, a vraťte ji do výchozí polohy. Po uvolnění rukojeti ji vratná pružina automaticky zatlačí zpět na ozub.
