Hlavní specifikace
Těleso páky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva šedo-černá, matný povrch.
Tlačítko
Technopolymer v barvách Elecolors, lesklý povrch.
Standardní provedení
Upínací prvek s připevňovacím čepem vyrobený z technopolymeru vyztuženého skelnými vlákny, barva černá, drážkovaná předřazená část pro usnadnění počátečního záběru. Vratná pružina z nerezové oceli AISI 302.
- ERW-B: pouzdro z mosazi, slepý závitový otvor.
- ERW-SST: pouzdro z nerezové oceli AISI 303, slepý závitový otvor.

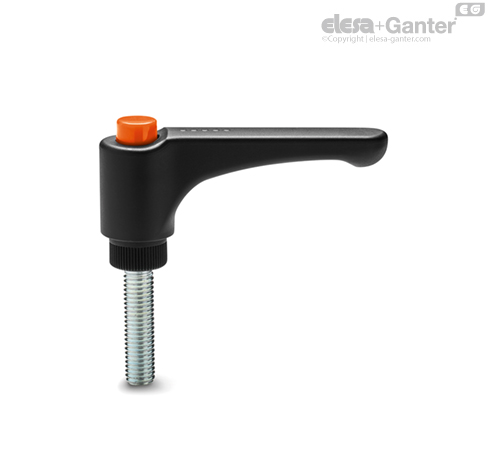

- ERW-p: závitový čep z pozinkované oceli se zkoseným plochým koncem podle UNI 947 : ISO 4753 (informace v kapitole Technická data).
- ERW-SST-p: závitový čep z nerezové oceli AISI 303 se zkoseným plochým koncem podle UNI 947 : ISO 4753 (informace v kapitole Technická data).
Technické informace
Vlastnosti a použití
Regulovatelné páky se používají tam, kde je zapotřebí upnutí ve stísněném prostoru nebo tam, kde je požadována konkrétní poloha páky. Upínací prvek je spojený s tělesem páky přes ozubení, které může být snadno rozpojeno.
V porovnání s ostatními typy regulovatelných pák s kovovým připevňovacím šroubem toto řešení nabízí následující výhody:
- zcela izoluje ruce obsluhy od elektrického výboje
- nejsou viditelné žádné ocelové části které by rezivěly
- pohodlnější uvolnění páky.
Odolnost proti namáhání
Regulovatelné páky se obecně používají v případech, kdy je vyžadováno opakované upínání s vysokou četností.
Proto je odolnost proti namáhání páky velmi důležitá (zvláště počet utahovacích cyklů) a to zejmáma pevnost plastového ozubení, které přenáší sílu z páky na závitové pouzdro nebo závitový čep.
Četné zkoušky prováděné v laboratořích na odpovídajícím zařízení umožňují simulovat nejobtížnější pracovní podmínky. Ukazují, že regulovatelná páka ERX.78 vydrží beze změny více než 100 000 upínacích cyklů při působící síle 490 N (viz. graf).
Volba vhodných materiálů a konstrukce jednotlivých dílů, ze kterých se vyrábí regulovatelné páky ELESA, umožňují dosáhnout při normálních pracovních podmínkách daleko vyšších hodnot odolnosti proti namáhání, než mají běžně používané páky.
Pokyny pro použití
Pokyny pro použití
Pro přestavení páky během upínání do jiné polohy zvedněte páku tak, aby se uvolnilo ozubení upínacího mechanismu ze záběru a otočte páku do požadované polohy. Po uvolnění páky zasune vratná pružina ozubení automaticky zpátky do záběru.
