Hlavní specifikace
Těleso páky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, oranžová, šedá, matný povrch.
Standardní provedení
Upínací prvek vyrobený z technopolymeru vyztuženého skelnými vlákny, barva černá, drážkovaná předřazená část pro usnadnění počátečního záběru.
- MR-A: pouzdro z černě fosfátované oceli, slepý hladký nebo slepý závitový otvor. Připevňovací šroub z černěné oceli, vratná pružina z nerezové oceli AISI 302.
- MR-B: pouzdro z mosazi, slepý závitový otvor. Připevňovací šroub z mosazi, vratná pružina z nerezové oceli AISI 302.

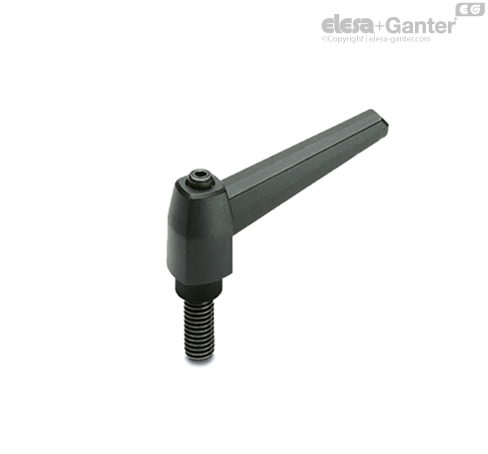

- MR-p: závitový čep z černě fosfátované oceli se zkoseným plochým koncem podle UNI 947 : ISO 4753 (informace v kapitole Technická data). Připevňovací šroub z černěné oceli, vratná pružina z nerezové oceli AISI 302.
Technické informace
Vlastnosti a použití
Zvláště vhodné v případě, kdy je úhel otočení páky omezený nedostatkem místa.
MR. nastavitelné utahovací páky lze při montáži rychle přišroubovat pomocí elektrických nebo pneumatických šroubováků se systémem nastavení utahovacího momentu.
Odolnost proti namáhání
Informace v kapitole ERX..
Pokyny pro použití
Pokyny pro použití
Pro přestavení páky během upínání do jiné polohy zvedněte páku tak, aby se uvolnilo ozubení upínacího mechanismu ze záběru a otočte páku do požadované polohy. Po uvolnění páky zasune vratná pružina ozubení automaticky zpátky do záběru.
Nemůže-li se páka otočit o 360°, je možné upínací prvek snadno zašroubovat za použití šroubu s vnitřním šestihranem (po zvednutí páky).
