Hlavní specifikace
Svorka
Technopolymer na bázi polyamidu (PA) vyztužený skleněnými vlákny, černá barva RAL 9005 (C9) nebo šedá barva RAL 7040 (C33), odolný proti UV záření, matný povrch.
Šrouby a matice
Šroub s válcovou hlavou a vnitřním šestihranem z nerezové oceli AISI 304 s úpravou proti zadření.
Samopojistné matice z nerezové oceli AISI 304.
Dodávka: dva šrouby a dvě matice pro verze TCC-AP-E a TCC-AP-S, jeden šroub a jedna matice pro verzi TCC-AP-I
Standardní provedení

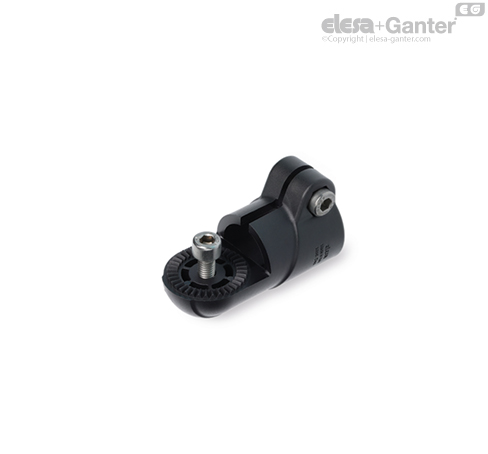

- TCC-AP-E: vnější ozubení.
- TCC-AP-I: vnitřní ozubení.
Technické informace
Vlastnosti
Dva upínače, jeden s vnějším ozubením a jeden s vnitřním ozubením, nebo dva bez ozubení, lze je spojit a vytvořit otočný spoj.
Spoje s upínači s vnějším/vnitřním ozubením (36 zubů) mají úhel nastavení 10°.
Spoje s upínači bez ozubení lze nastavit pro jakýkoli úhel.
Upínače pro trubky o průměru 30 ± 0,2 mm.
Pro trubky s menším průměrem lze použít redukční vložku TCC-A (dodává se samostatně).
Upínací šrouby „s“ lze nahradit sadou TCC-KS.
Technická data
Hodnoty odporu uvedené v tabulce byly měřeny během laboratorních testů při teplotě okolí se šrouby utaženými na doporučený utahovací moment „C#“.
